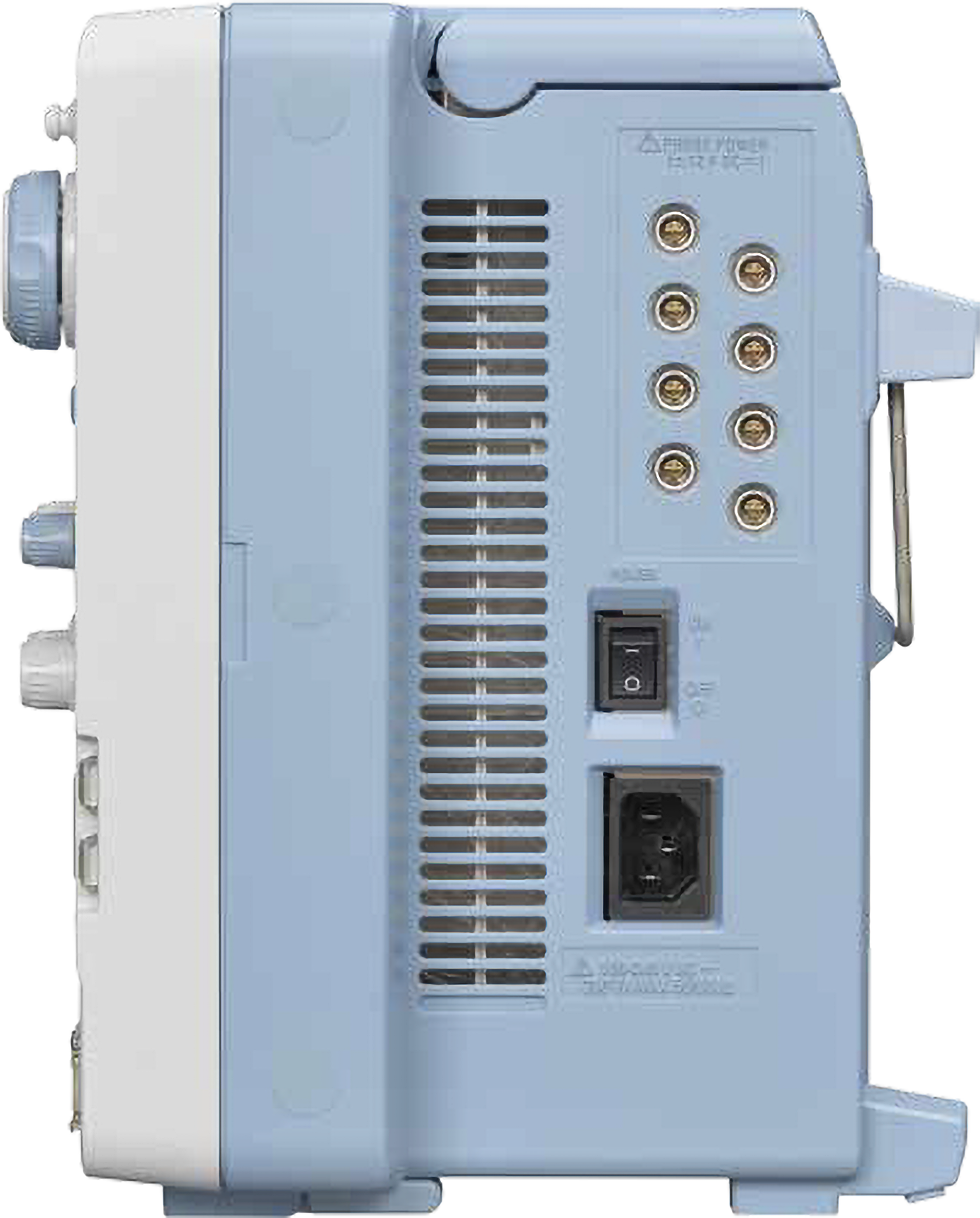

THÔNG SỐ KỸ THUẬT CHÍNH:

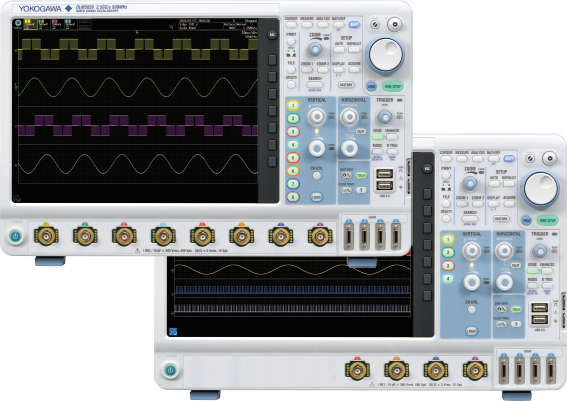

Dòng DLM5000 mang đến nhiều tùy chọn đo lường linh hoạt với tối đa 8 kênh analog:
4 hoặc 8 kênh analog
16-bit logic + tùy chọn mở rộng thêm 16-bit logic
Băng thông: 350 hoặc 500 MHz
Tốc độ lấy mẫu: lên đến 2.5 GS/s
Độ phân giải theo chiều dọc: 8 bit
Chế độ độ phân giải cao: lên đến 12 bit
Bộ nhớ đo: lên đến 500 MegaPoints
Dạng sóng ghi nhớ: lên đến 100.000 trigger
Chức năng đồng bộ hóa: hỗ trợ tối đa 16 kênh analog
Phân tích Logic và Bus nối tiếp
DLM5000 là công cụ mạnh mẽ cho các kỹ sư trong các lĩnh vực điện tử công suất, cơ điện tử và hệ thống nhúng phức tạp.
Linh hoạt đáp ứng mọi nhu cầu kiểm tra riêng biệt của bạn
8 kênh analog, 32 bit logic
Kênh toán học bổ sung
Hỗ trợ các bus nối tiếp trong xe (vehicle serial bus)
Tính năng DLMsync cho phép đồng bộ nhiều thiết bị, mở rộng khả năng đo lên đến 16 kênh
DLM5000 mang đến sự linh hoạt tối đa cho các ứng dụng kiểm tra phức tạp, đặc biệt trong ngành ô tô, điện tử công suất và hệ thống điều khiển thông minh.
Đo lường tin cậy, chính xác tuyệt đối
Nhiễu dư thấp
Dải điện áp rộng
Nhiều bộ lọc thông thấp thời gian thực
Xem lại tới 100.000 dạng sóng đã ghi nhờ bộ nhớ lịch sử độc đáo
Hệ điều hành được thiết kế chuyên biệt cho thiết bị đo
DLM5000 mang lại độ chính xác cao và độ ổn định cần thiết cho các ứng dụng đo lường đòi hỏi khắt khe nhất.
Đơn giản trong tầm tay bạn
Màn hình cảm ứng nhạy và mượt mà
Bảng điều khiển kiểu truyền thống dễ sử dụng
Thiết kế nhẹ, nhỏ gọn cho máy hiện sóng 8 kênh
DLM5000 kết hợp giữa sự tiện lợi hiện đại và trải nghiệm vận hành quen thuộc, giúp bạn thao tác nhanh chóng và hiệu quả.
Chức năng cơ bản – Lý tưởng cho đánh giá mạch và gỡ lỗi phần mềm

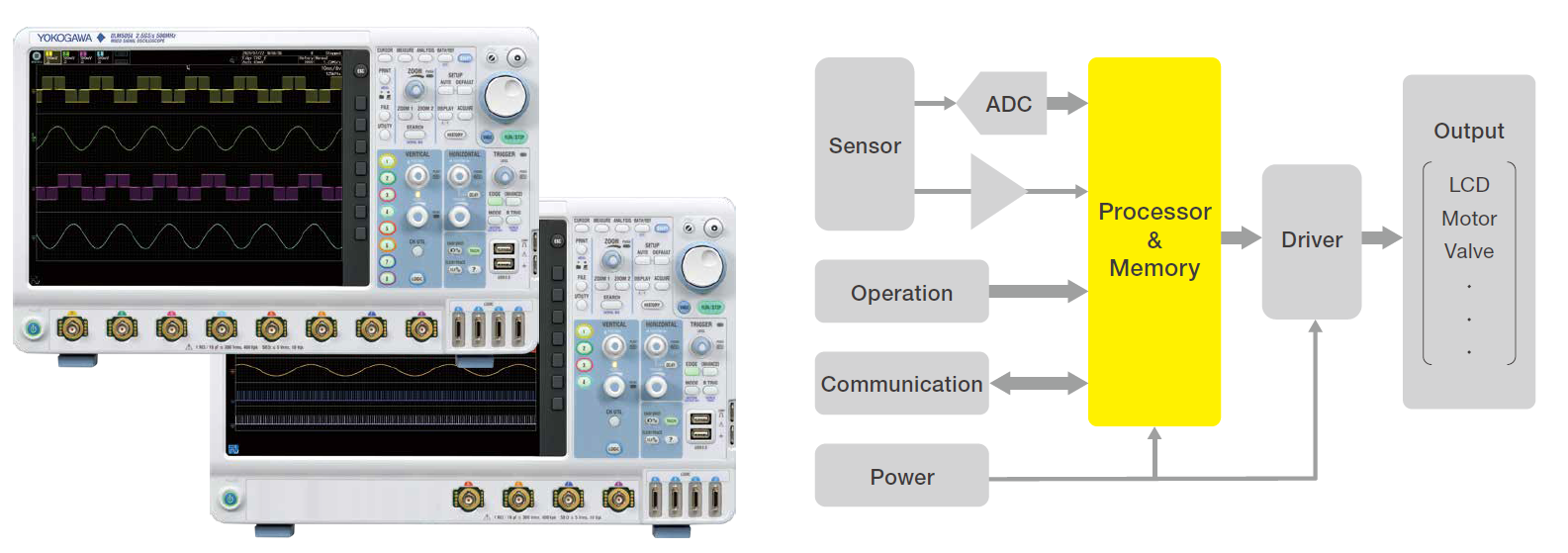

8 kênh analog + 32 bit logic được đo đồng thời chỉ với một thiết bị
Một DLM5000 có thể thay thế hai máy hiện sóng hỗn hợp thông thường nhờ tích hợp đầy đủ 8 kênh analog và 32 bit logic
Cho phép quan sát đồng thời tín hiệu cảm biến, tín hiệu vào/ra của bộ khuếch đại trên kênh analog và tín hiệu bus nối tiếp/song song trên kênh logic
Hoàn toàn đáp ứng nhu cầu gỡ lỗi hệ thống nhúng chỉ với một thiết bị duy nhất
Phiên bản 4 kênh vừa được bổ sung vào dòng sản phẩm, tăng thêm lựa chọn phù hợp cho từng nhu cầu sử dụng
DLM5000 là giải pháp tối ưu, mạnh mẽ và gọn nhẹ cho các kỹ sư phát triển hệ thống nhúng và mạch điện tử.
Màn hình lớn 12.1 inch – Môi trường gỡ lỗi trực quan, thoải mái
Trang bị màn hình cảm ứng lớn 12.1 inch, giúp quan sát chi tiết tín hiệu analog
Hiển thị đồng thời các thông tin quan trọng cho quá trình phân tích và gỡ lỗi: thông số đo, màn hình phóng to, hiển thị XY, và kết quả phân tích FFT

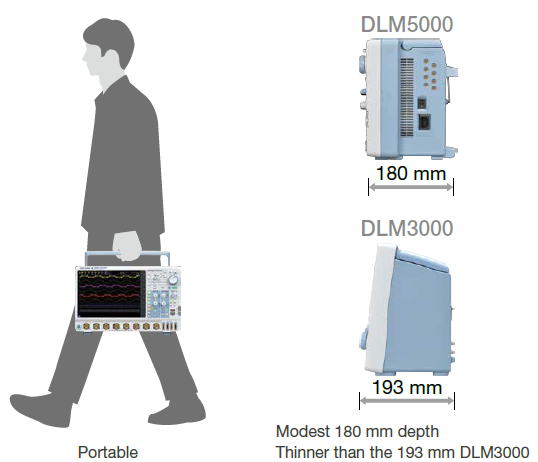

Dễ dàng di chuyển, đo lường nhanh chóng
Dù sở hữu màn hình lớn và nhiều kênh đầu vào, DLM5000 vẫn có thiết kế mỏng, nhẹ và dễ mang theo
Thiết bị khởi động từ trạng thái tắt đến hiển thị dạng sóng chỉ trong 18 giây, cho phép bắt đầu đo lường ngay lập tức
DLM5000 mang đến sự kết hợp hoàn hảo giữa hiệu năng mạnh mẽ và tính di động cao, lý tưởng cho công việc phân tích và gỡ lỗi mọi lúc, mọi nơi.

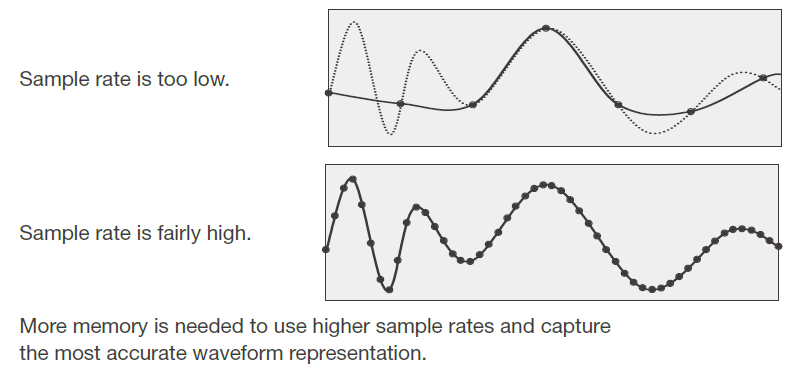

Tốc độ lấy mẫu lên đến 2.5 GS/s (đồng thời trên 8 kênh), bộ nhớ dài lên đến 500 Mpoints
Việc đánh giá hệ thống nhúng đòi hỏi phải xác minh hoạt động trong một khoảng thời gian dài, dưới sự điều khiển của phần mềm, đồng thời quan sát các dạng sóng tốc độ cao như nhiễu xung clock.
DLM5000 được trang bị bộ nhớ cho phép ghi lại dạng sóng:
50 Mpoints ở chế độ đơn
12.5 Mpoints ở chế độ lặp lại
Nhờ đó, bạn có thể quan sát dạng sóng với độ chính xác cao và gần như không bị thiếu dữ liệu.
Khi trang bị thêm tùy chọn bộ nhớ 500 Mpoints, thiết bị có thể ghi lại dạng sóng kéo dài 0.2 giây ngay cả ở tốc độ lấy mẫu 2.5 GS/s – lý tưởng cho việc bắt các hiện tượng ngắn và khó lặp lại trong hệ thống nhúng phức tạp.

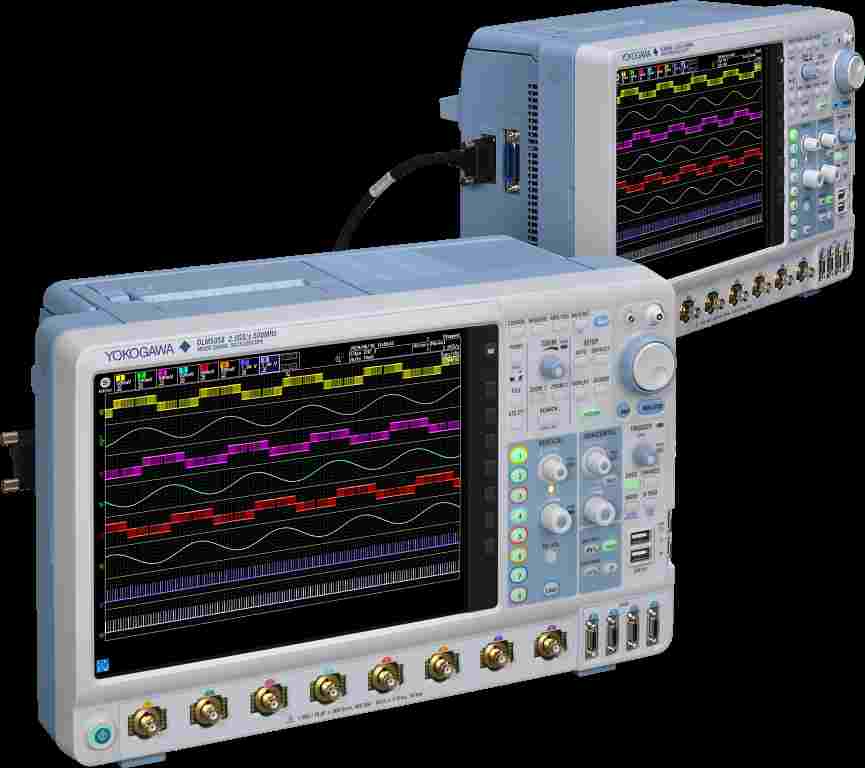

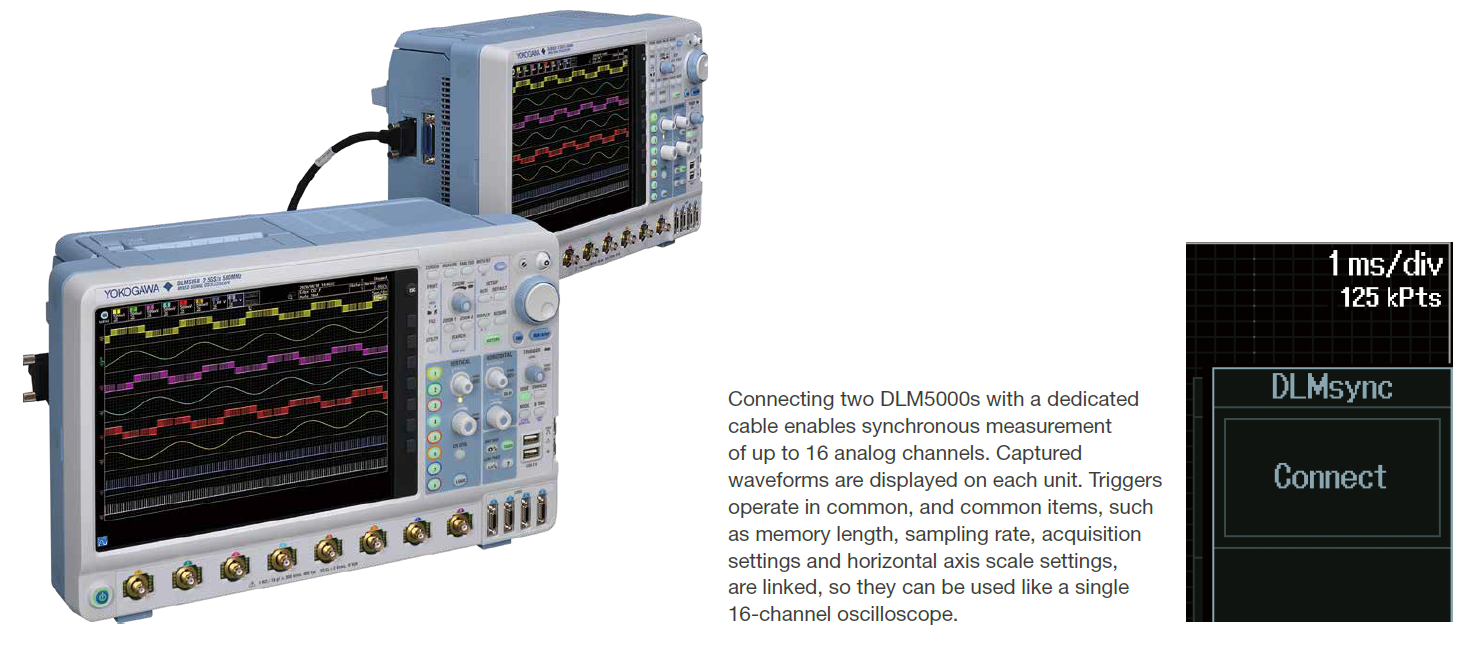

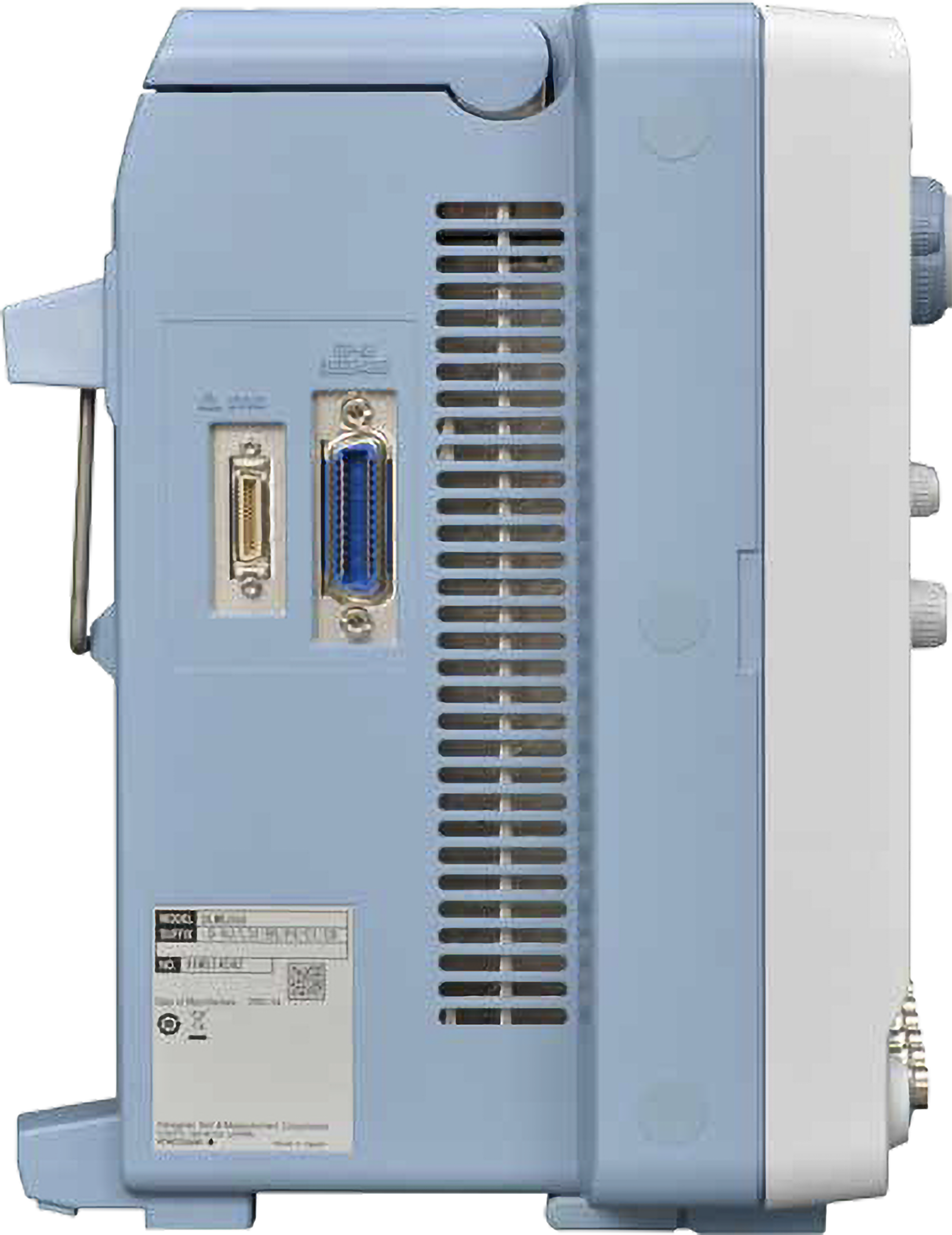

Chức năng kết nối hai thiết bị “DLMsync” – mở rộng số kênh đo theo nhu cầu (/SYN option)
Khi trang bị tùy chọn /SYN và sử dụng cáp chuyên dụng (701982), hai máy hiện sóng DLM5000 có thể được kết nối với nhau để thực hiện đo lường đồng bộ lên đến 16 kênh analog.
Dạng sóng được hiển thị trên từng thiết bị riêng biệt
Trigger được đồng bộ, các thông số như độ dài bộ nhớ, tốc độ lấy mẫu, thiết lập thu thập và thang thời gian cũng được liên kết
Mang lại trải nghiệm tương tự như đang sử dụng một máy hiện sóng 16 kênh
Bạn cũng có thể kết hợp các model 4 kênh, ví dụ:
“8 + 4 = 12 kênh”
“4 + 4 = 8 kênh”
Giải pháp DLMsync giúp mở rộng linh hoạt số kênh đo mà không cần đầu tư vào một thiết bị hoàn toàn mới.

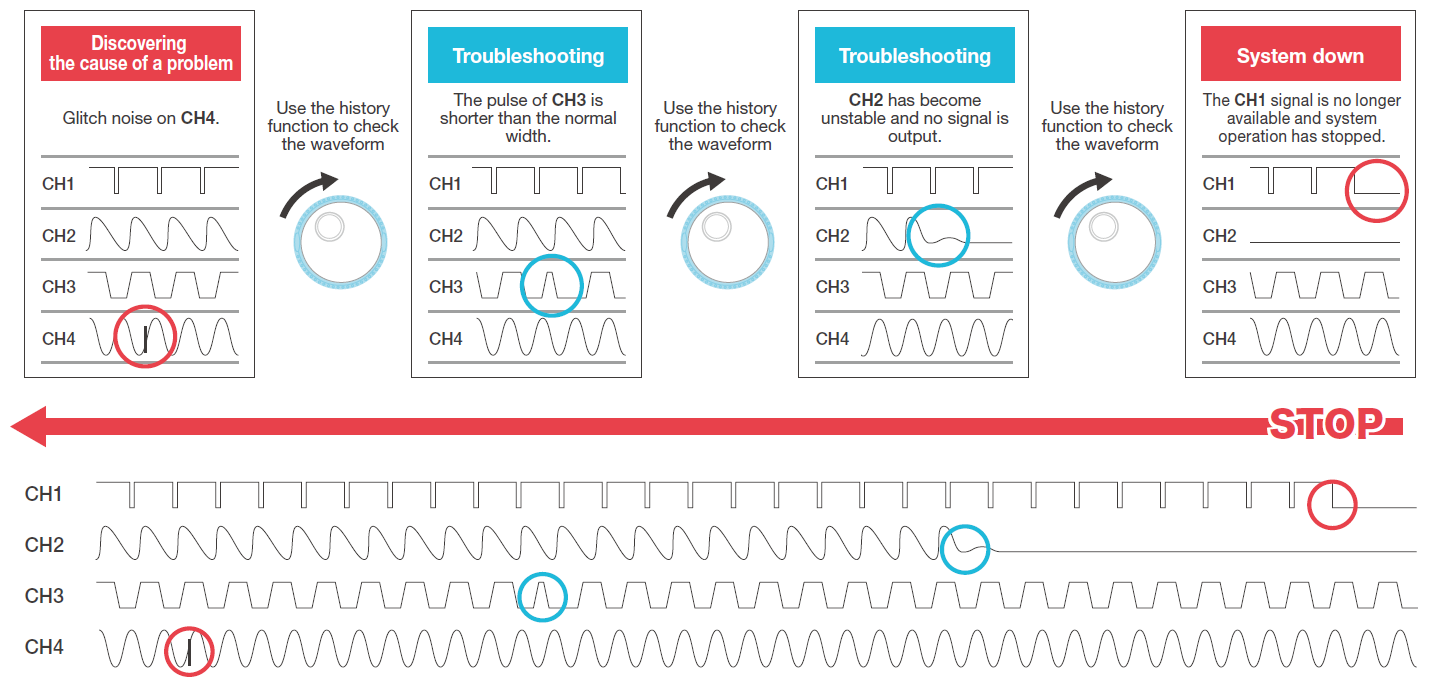

Không bỏ lỡ bất kỳ dạng sóng bất thường nào – Phát lại và phân tích sau với chức năng Lịch sử độc quyền
Với chức năng History độc đáo của dòng DLM5000, bạn có thể tự động lưu trữ lên đến 100.000 dạng sóng đã ghi trong bộ nhớ thu thập.
Dễ dàng hiển thị lại từng dạng sóng hoặc toàn bộ dạng sóng lịch sử trên màn hình
Có thể thực hiện các thao tác đo bằng con trỏ, tính toán và phân tích trực tiếp trên dạng sóng đã lưu
Đặc biệt hữu ích trong việc phân tích những tín hiệu bất thường hiếm khi xuất hiện – ngay cả khi không thể thiết lập trigger chính xác do dạng sóng không ổn định
Chức năng này giúp bạn không bao giờ bỏ lỡ các sự kiện quan trọng trong quá trình kiểm tra và gỡ lỗi hệ thống.
Chức năng tìm kiếm trong lịch sử dạng sóng
DLM5000 cung cấp nhiều phương pháp tìm kiếm đa dạng và mạnh mẽ, giúp bạn dễ dàng tìm ra các sự kiện phù hợp với yêu cầu tùy chỉnh trong số lên đến 100.000 dạng sóng lịch sử.
Giao diện tìm kiếm trực quan, đơn giản

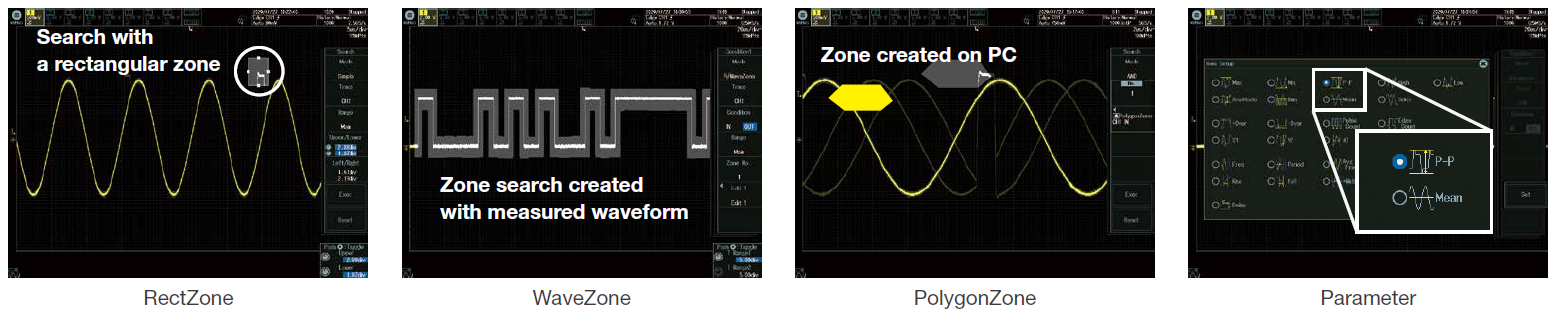

Cho phép chọn vùng tìm kiếm theo nhiều cách:
Vùng chữ nhật chụp một phần dạng sóng trên màn hình
Vùng bao phủ toàn bộ dạng sóng đang đo
Vùng đa giác tùy chỉnh
Nếu bạn biết giá trị quan tâm như điện áp bất thường hoặc độ rộng xung, có thể tìm kiếm dựa trên các tham số dạng sóng tương ứng
Chức năng này giúp bạn nhanh chóng phát hiện và phân tích các tín hiệu đặc biệt trong khối lượng dữ liệu lớn, nâng cao hiệu quả gỡ lỗi và đánh giá hệ thống.

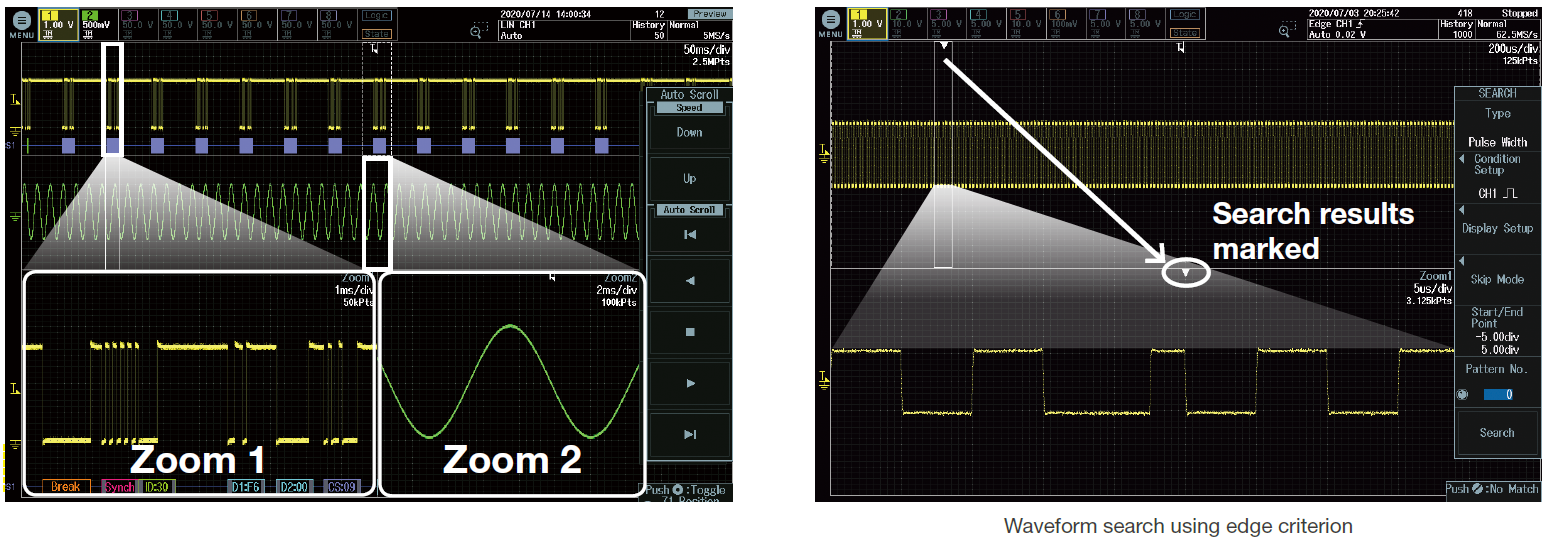

Chức năng Zoom & Tìm kiếm
Khi làm việc với dạng sóng đa kênh được ghi lại trong bộ nhớ dài, việc phóng to theo chiều dọc và ngang để xem chi tiết là rất cần thiết. DLM5000 được trang bị các phím và núm điều khiển zoom chuyên dụng, giúp bạn nhanh chóng phóng to vùng cần quan sát. Bạn cũng có thể trực tiếp chọn vùng muốn phóng to bằng màn hình cảm ứng.
Phóng to đồng thời hai vị trí
Hiển thị cùng lúc hai dạng sóng được phóng to với thang thời gian khác nhau
Tính năng Auto Scroll giúp tự động quét vùng zoom trên dạng sóng
Cho phép zoom hai vị trí cách xa nhau, ví dụ như “nguyên nhân” và “hiệu ứng” của một sự kiện, hoặc zoom với các mức phóng khác nhau – rất hữu ích cho việc gỡ lỗi phần mềm
Chức năng tìm kiếm và zoom tự động
Sử dụng nhiều tiêu chí tìm kiếm để tự động phát hiện và phóng to các đặc điểm quan trọng trên dạng sóng để kiểm tra kỹ hơn
Vị trí các dạng sóng tìm được sẽ được đánh dấu trực tiếp trên màn hình
Tiêu chí tìm kiếm dạng sóng
Biên độ cạnh (Edge)
Biên độ cạnh có điều kiện (Edge qualified)
Trạng thái/mẫu tín hiệu (State/Pattern)
Độ rộng xung (Pulse width)
Độ rộng trạng thái (State width)
Bus nối tiếp (áp dụng cho các model có tùy chọn phân tích bus nối tiếp)
Chức năng zoom và tìm kiếm thông minh của DLM5000 giúp bạn tiết kiệm thời gian và nâng cao hiệu quả phân tích, đặc biệt khi làm việc với các tín hiệu phức tạp và đa dạng.

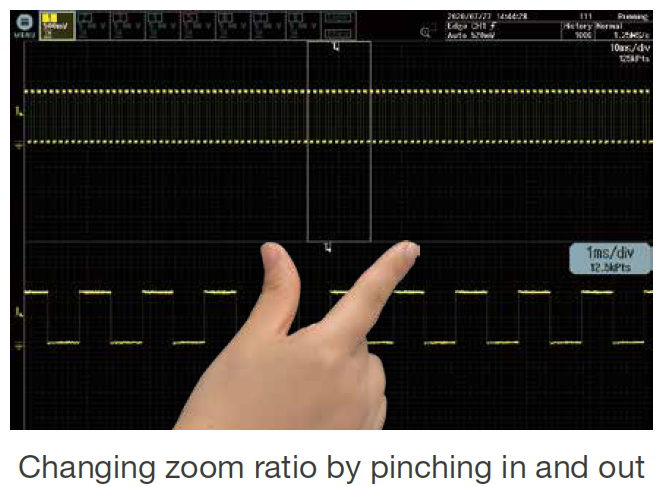

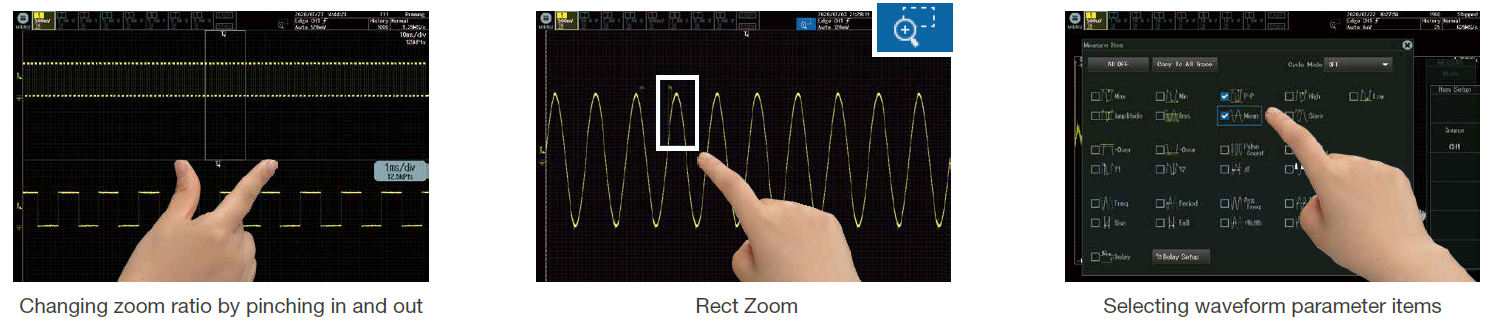

Màn hình cảm ứng
Với màn hình cảm ứng, bạn có thể dễ dàng thao tác di chuyển vị trí dạng sóng, thay đổi tỉ lệ, di chuyển con trỏ mà không cần rời mắt khỏi màn hình hiển thị.
Nếu muốn phóng to một phần dạng sóng, hãy sử dụng tính năng Rect Zoom bằng cách vuốt chéo ngón tay trên màn hình để chọn vùng cần phóng to một cách nhanh chóng và trực quan.
Khi chọn các mục trong hộp thoại, bạn chỉ cần chạm trực tiếp vào mục đó, giúp loại bỏ thao tác phức tạp khi dùng phím chọn truyền thống.
Màn hình cảm ứng của DLM5000 giúp thao tác dễ dàng, trực quan và tiết kiệm thời gian trong quá trình đo và phân tích.

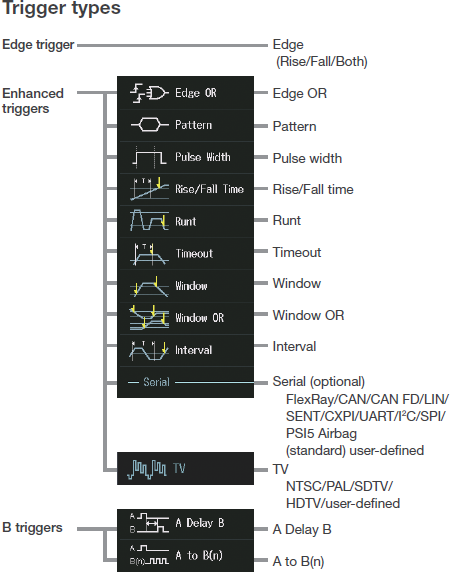

Đa dạng lựa chọn trigger
— Chức năng trigger bắt được các dạng sóng phức hợp kết hợp analog và kỹ thuật số —
Dòng DLM5000 trang bị nhiều loại trigger dễ cấu hình, kết hợp cả tín hiệu analog và logic như trigger cạnh (edge), trigger nâng cao (enhanced), và trigger kiểu B (B trigger).
Hệ thống trigger kỹ thuật số giúp giảm thiểu tối đa sai sót khi kích hoạt, đảm bảo bắt chính xác các dạng sóng phức tạp và tín hiệu hỗn hợp.

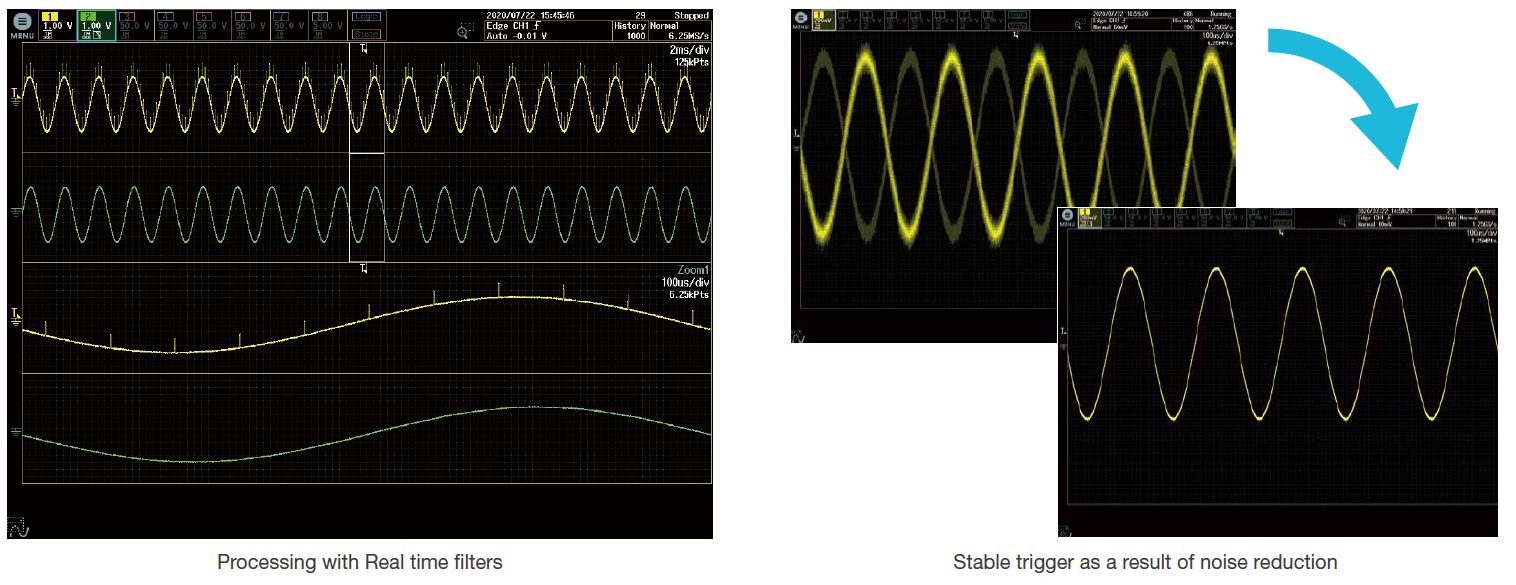

Chức năng lọc tín hiệu

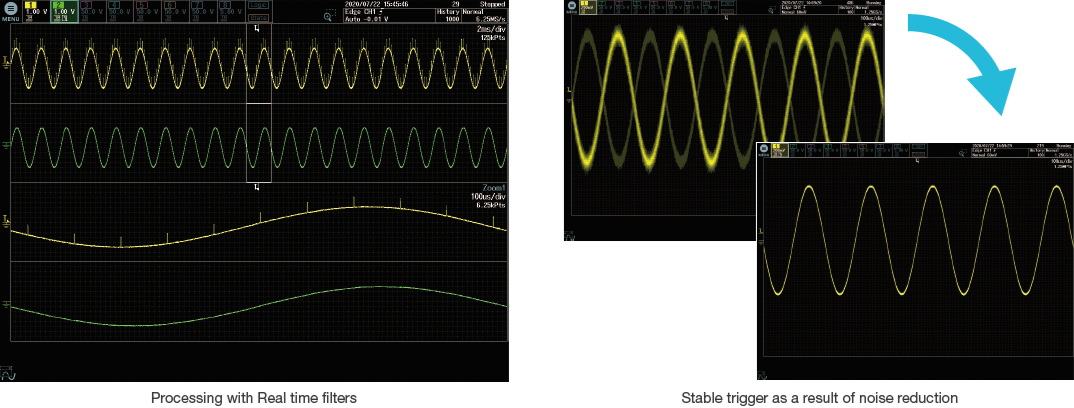

Bộ lọc thời gian thực với khả năng giảm nhiễu tối ưu, hỗ trợ dải tần rộng từ 8 kHz đến 200 MHz.
Mỗi kênh trang bị 15 bộ lọc thông thấp (low pass filters) với các tần số cắt đa dạng từ 8 kHz đến 200 MHz. Dạng sóng được lọc trước khi lưu vào bộ nhớ, giúp giảm nhiễu hiệu quả.
Bộ lọc thời gian thực còn hỗ trợ kích hoạt trigger ổn định ngay cả khi có tín hiệu nhiễu chồng lên nhau, đảm bảo độ chính xác trong quá trình đo.

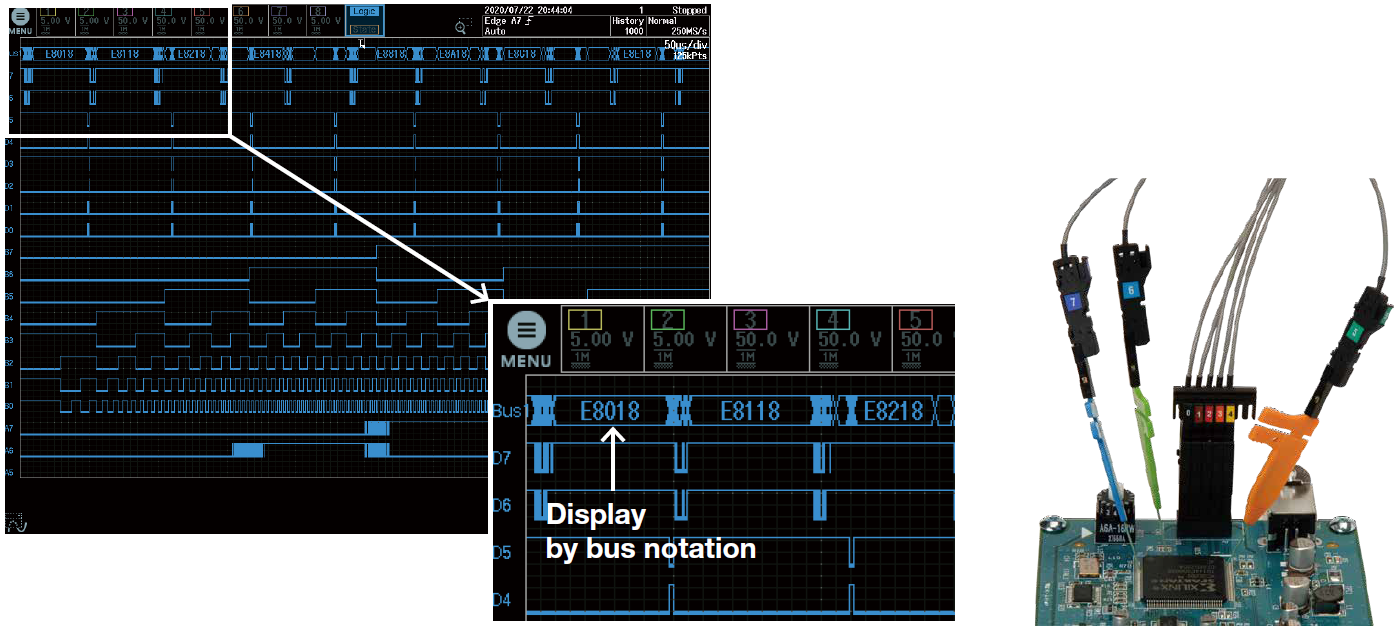

Đo lường và phân tích tín hiệu logic
Dòng DLM5000 trang bị sẵn các đầu vào MSO linh hoạt, cho phép chuyển đổi thiết bị thành một máy hiện sóng hỗn hợp (MSO) với 8 kênh analog và 16 kênh logic kỹ thuật số.
Khi nâng cấp với tùy chọn /L32, thiết bị có thể đo lên đến 32 tín hiệu logic cùng lúc.
Thiết bị cũng hỗ trợ hiển thị Bus/State và chức năng tính toán DA tùy chọn, rất hữu ích cho việc đánh giá các bộ chuyển đổi AD/DA trong các ứng dụng điện tử phức tạp.
Tính năng hỗ trợ nâng cao năng suất làm việc

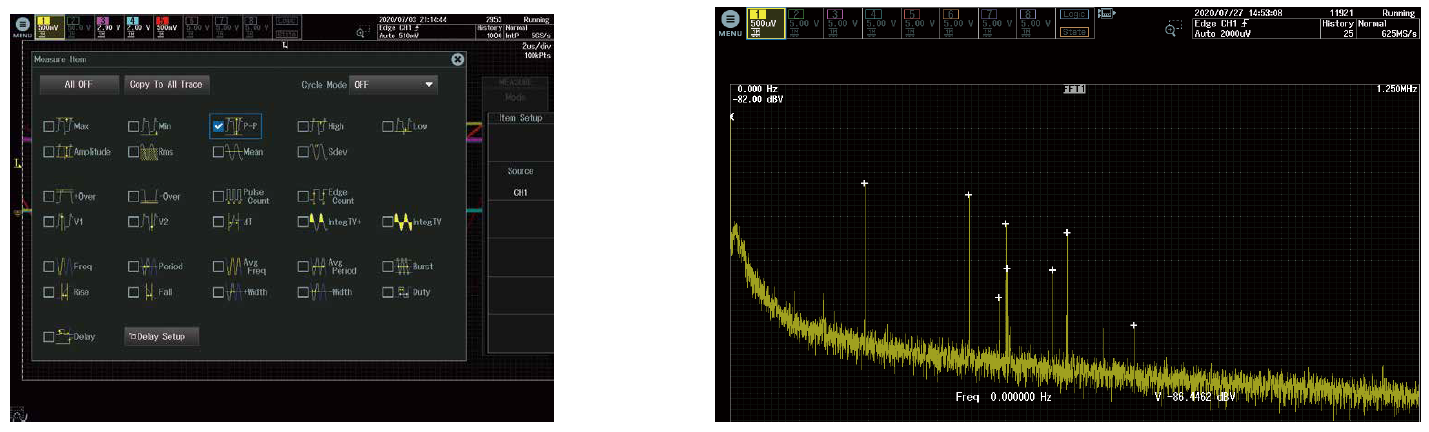

Chức năng đo lường và thống kê
Bao gồm 29 tham số dạng sóng tiêu chuẩn
Tự động đo cùng lúc lên đến 30 tham số
Có thể đo liên tục, theo chu kỳ hoặc sử dụng bộ nhớ lịch sử để tính toán giá trị thống kê
Đo tham số theo từng chu kỳ để phân tích biến động của dạng sóng đã ghi
Phân tích FFT
Hỗ trợ thực hiện đồng thời đến 4 phân tích FFT
FFT có thể áp dụng trên cả dạng sóng tính toán và dạng sóng thực trên các kênh CH1 đến CH8
Chức năng phát hiện đỉnh tự động giúp nhanh chóng tìm ra tần số nhiễu bất thường, rất hữu ích khi xác định nguồn nhiễu như nhiễu clock hay nhiễu chuyển đổi nguồn
Những tính năng này giúp tối ưu hóa việc phân tích tín hiệu và rút ngắn thời gian làm việc của kỹ sư, nâng cao hiệu quả gỡ lỗi và đánh giá hệ thống.

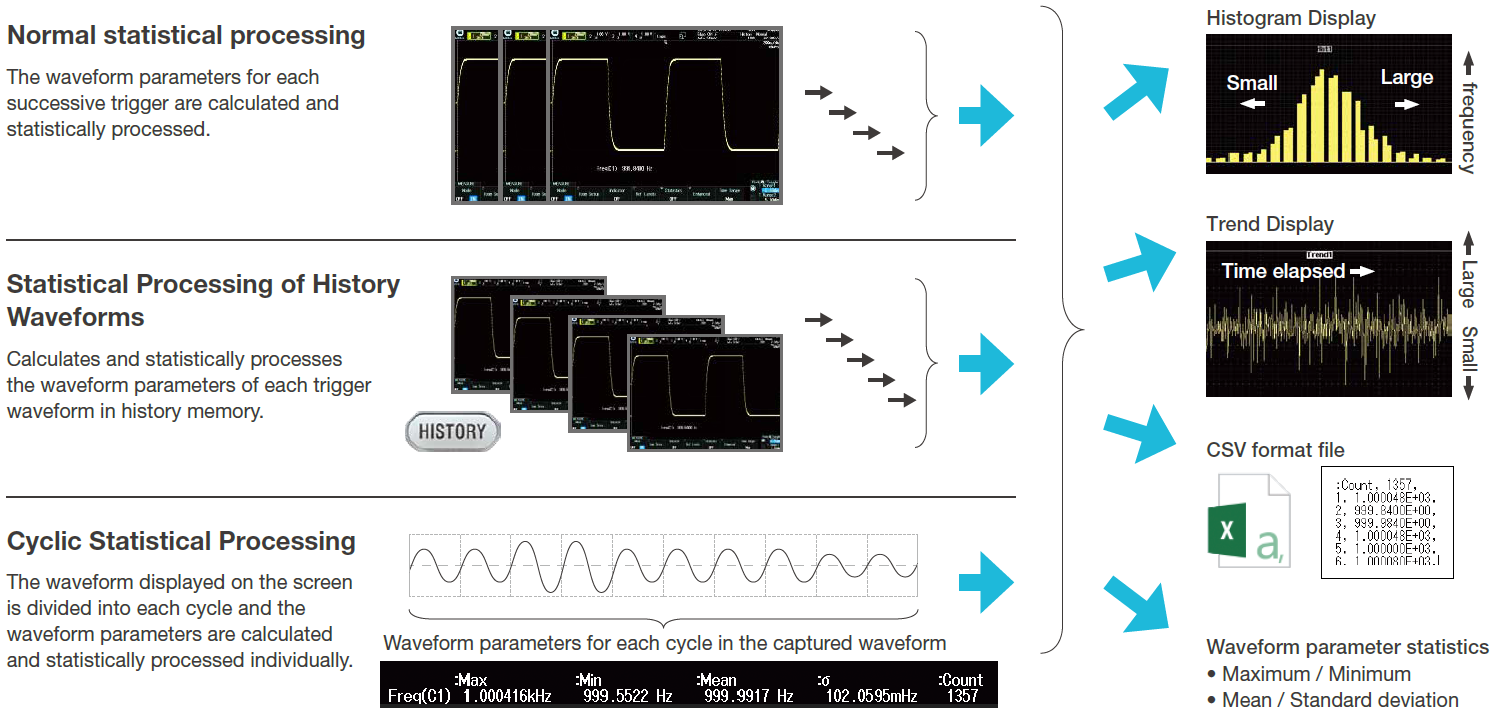

Tính toán thống kê các tham số dạng sóng
Đối với các dạng sóng lặp lại, bộ nhớ của DLM5000 có thể ghi lại một lượng lớn dạng sóng theo chu kỳ. Thiết bị cho phép phân tích thống kê các tham số của dạng sóng lặp này một cách chính xác.
Hỗ trợ đo jitter (dao động thời gian)
Phân tích biến động mức tín hiệu
Tính năng này giúp đánh giá độ ổn định và chất lượng tín hiệu trong các hệ thống có tín hiệu tuần hoàn hoặc xung nhịp cao.

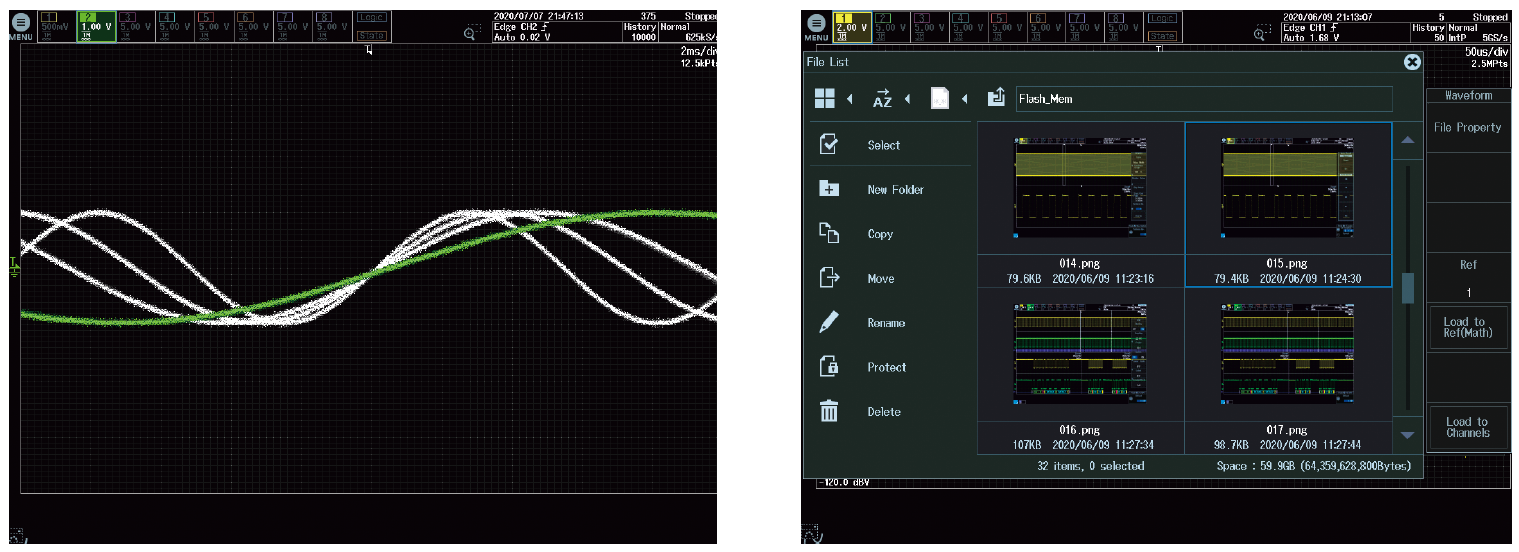

Chức năng Snapshot (Chụp nhanh)
Bằng cách nhấn phím “camera” ở góc dưới bên phải màn hình, bạn có thể đóng băng dạng sóng đang hiển thị thành một vết trắng cố định trên màn hình. Bạn có thể nhấn phím này nhiều lần để giữ lại nhiều vết dạng sóng khác nhau, thuận tiện cho việc so sánh nhiều dạng sóng cùng lúc.
Xem hình thu nhỏ (Thumbnail) của các tệp đã lưu
Hiển thị hình thu nhỏ của các dạng sóng đã lưu, hình ảnh dạng sóng và các tệp Wave Zone giúp bạn dễ dàng duyệt, sao chép hoặc xóa dữ liệu. Chế độ xem toàn màn hình cho phép quan sát chi tiết hơn từng dạng sóng.

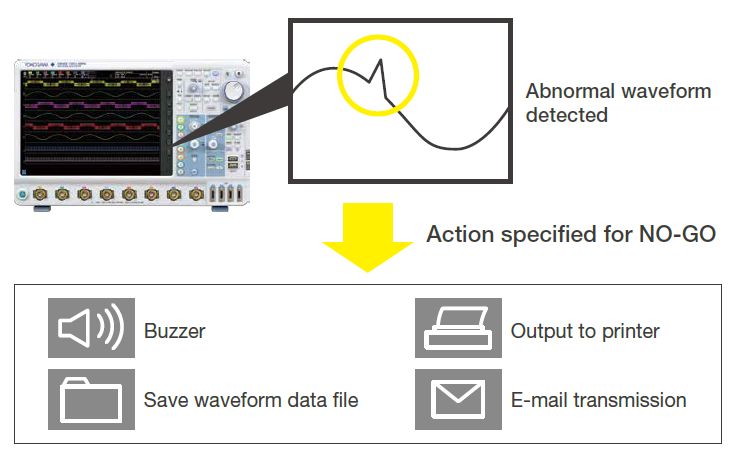

Chức năng hành động theo trigger – GO/NO-GO
Tính năng GO/NO-GO tự động xác định kết quả đạt hoặc không đạt dựa trên các điều kiện trigger, dạng sóng, tham số đo và các tiêu chí khác.
Các hành động tự động có thể bao gồm:
Phát âm thanh cảnh báo (buzzer)
Tự động lưu file dạng sóng
Gửi thông báo qua email
Những dạng sóng có dấu hiệu bất thường sẽ được lưu lại để bạn có thể kiểm tra và phân tích hiện tượng sau này, giúp nâng cao hiệu quả giám sát và xử lý sự cố.
Chức năng đồng bộ thời gian IEEE1588
Có thể thực hiện đo đồng bộ chính xác cao khi kết nối với DL950 và WT5000 được đồng bộ thời gian qua tín hiệu IEEE1588.

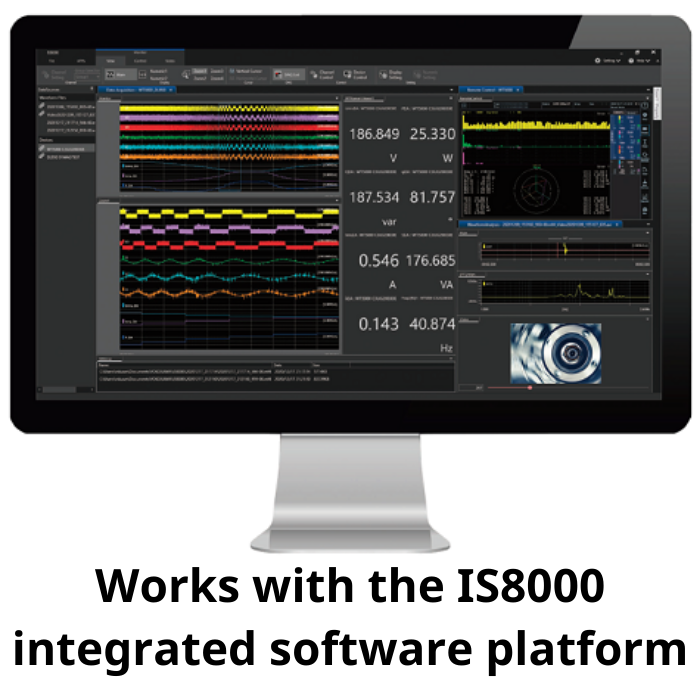

Dữ liệu đo đồng bộ này có thể cùng lúc hiển thị và phân tích trên phần mềm IS8000, giúp việc đánh giá trở nên thuận tiện và chính xác hơn.
Tùy chọn phân tích đặc thù theo ứng dụng
Tùy chọn toán học do người dùng định nghĩa (/G02)
Cho phép tạo các phương trình tùy ý với bộ toán tử đa dạng như toán tử lượng giác, logarit, tích phân, đạo hàm, toán tử độ rộng xung, đo pha và chuyển đổi số sang tương tự (DAC).

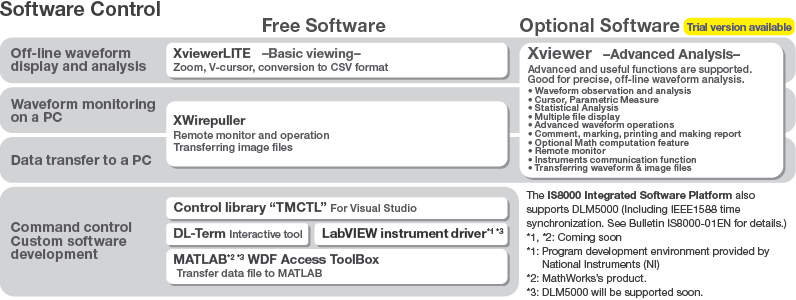

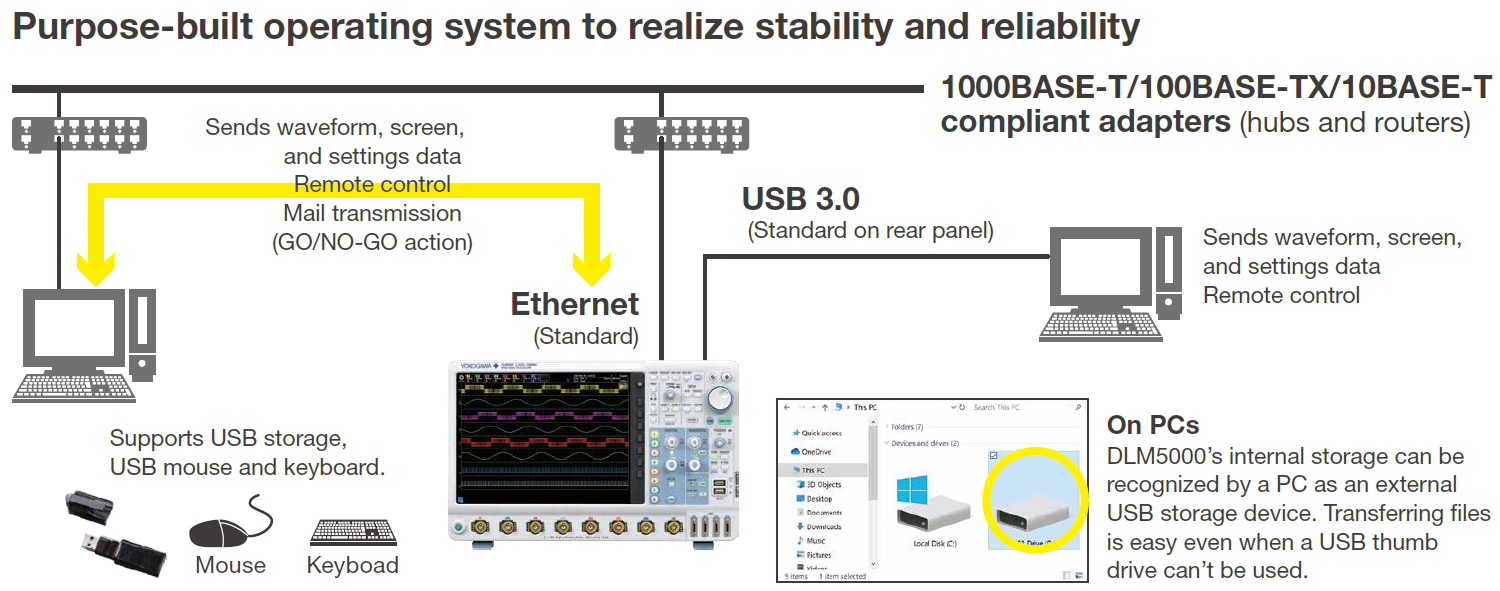

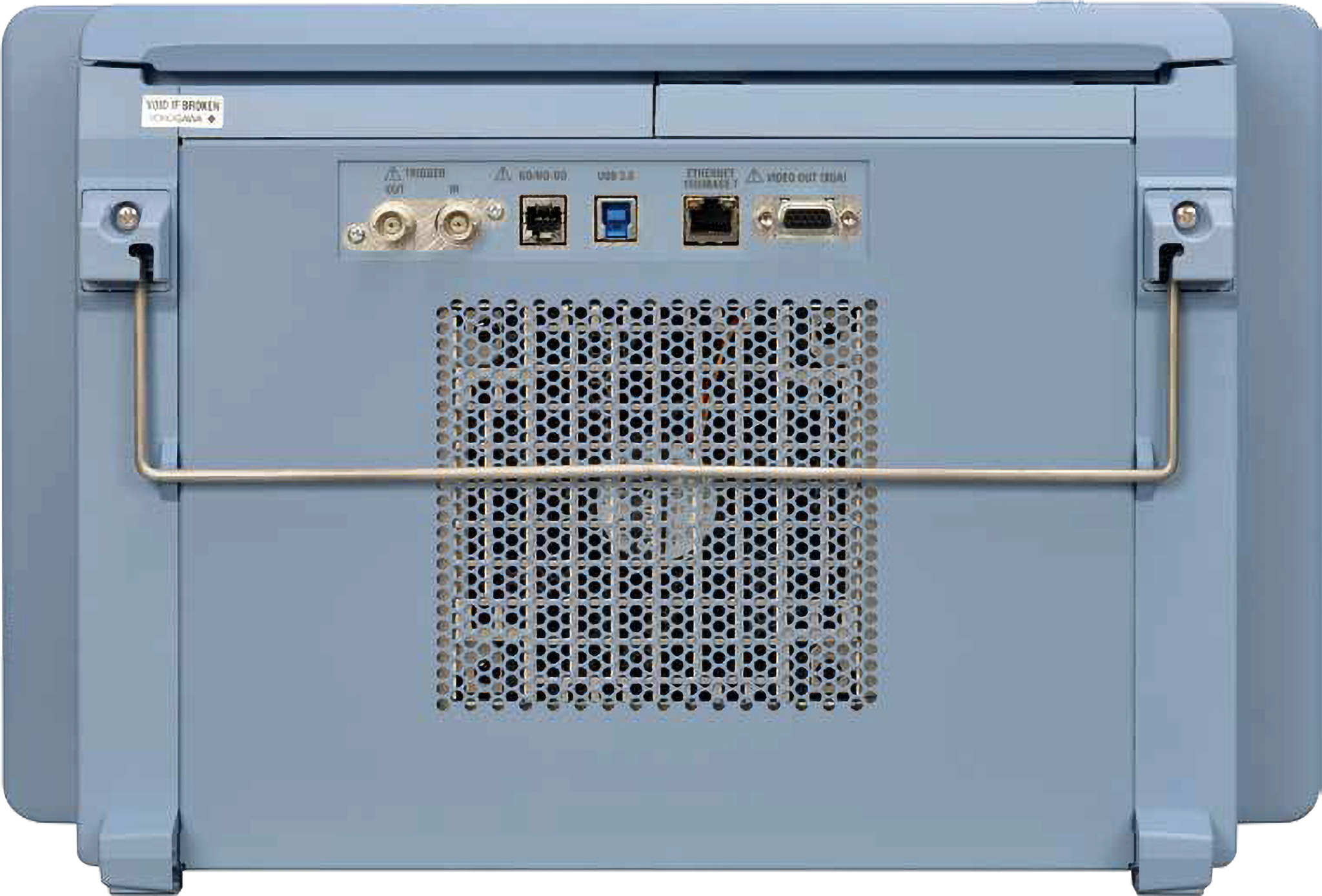

Giao diện và phần mềm đa dạng, hiệu quả công việc cao
DLM5000 được trang bị các giao diện chuẩn như PC Gigabit Ethernet và USB 3.0, giúp tăng tốc độ truyền dữ liệu và nâng cao hiệu quả làm việc.
Bộ nhớ dài của DLM5000 giúp hạn chế thất thoát dữ liệu dạng sóng khi ghi, như tính năng lịch sử dạng sóng, nhưng việc truyền dữ liệu dung lượng lớn sang PC có thể mất thời gian. Với Gigabit Ethernet và USB 3.0, tốc độ lưu dữ liệu vào bộ nhớ trong và truyền dữ liệu sang PC nhanh hơn khoảng 10 lần so với các model trước (ví dụ DLM4000).
Lưu ý:
Chức năng USB chủ sử dụng giao tiếp USB 2.0
Tốc độ cao đạt được khi có tùy chọn /C8 (ổ SSD nội bộ) và kết nối USB 3.0 được sử dụng cho truyền dữ liệu.
