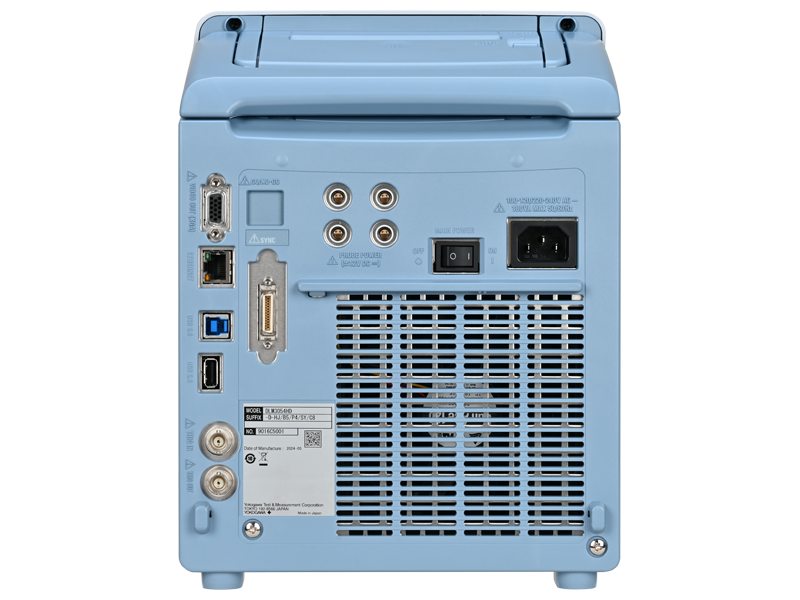

Máy hiện sóng độ phân giải cao dòng DLM3000HD | Yokogawa

Thiết lập tiêu chuẩn mới cho độ phân giải cao

4 kênh analog, logic 8 bit

Băng thông: 350 hoặc 500 MHz

Tốc độ lấy mẫu: lên đến 2.5 GS/s

Độ phân giải theo phương dọc: 12 bit

Chế độ độ phân giải cao: lên đến 16 bit

Bộ nhớ đo: lên đến 1 GigaPoints

Lưu trữ dạng sóng: lên đến 200.000 lần kích hoạt

Đo đồng thời đa kênh: hỗ trợ logic 16 bit + 6 kênh analog

Mở rộng lên đến 8 kênh khi kết nối 2 máy DLM3000HD qua DLMsync

Hỗ trợ đồng bộ IEEE1588

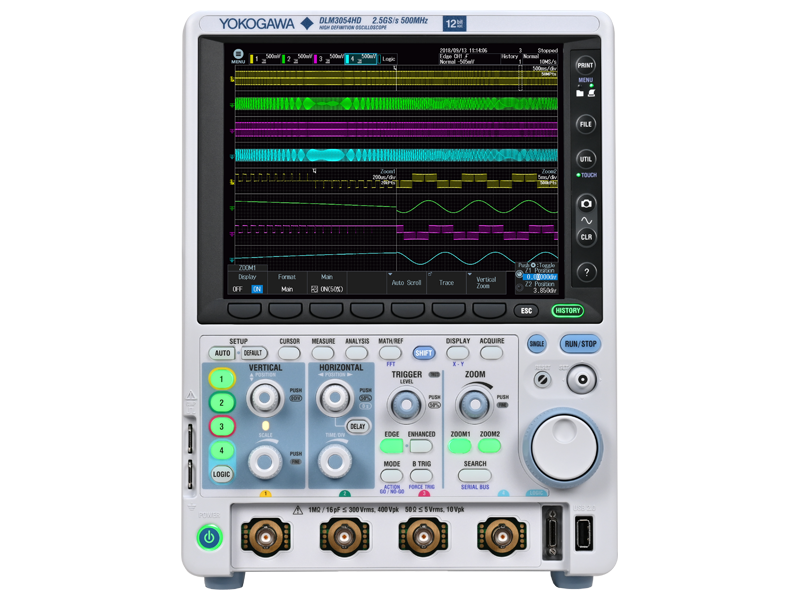

Màn hình cảm ứng 8.4 inch nhạy và trực quan
kèm bảng điều khiển kiểu máy hiện sóng truyền thống

Khả năng chống nhiễu vượt trội

Phân tích logic và bus nối tiếp

Kênh toán học bổ sung

Dải điện áp đa dạng

Thiết kế nhỏ gọn, nhẹ, dễ di chuyển

Thông số nổi bật: Độ phân giải cao từ 12 đến 16 bit

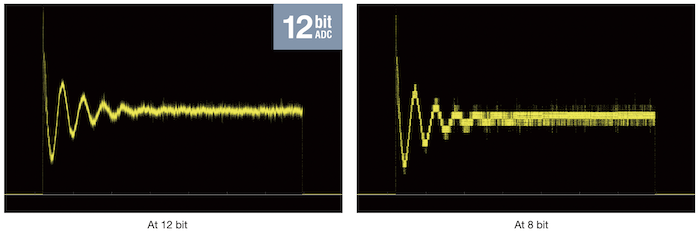

So với các máy hiện sóng truyền thống 8 bit, DLM3000HD luôn duy trì độ phân giải 12 bit, và có thể nâng lên đến 16 bit ở chế độ phân giải cao — mang lại chi tiết gấp 16 lần so với các dòng máy hiện sóng độ phân giải cao hiện có. Chế độ này cho phép đo chính xác các hiện tượng như rung động (ringing) hay quá biên (overshoot) với độ chính xác ấn tượng.

Đo đa kênh lên đến 8 kênh
Một thiết bị DLM3000HD có thể đo đồng thời tối đa 4 kênh. Khi kết nối hai máy với nhau, hệ thống có thể mở rộng đo lường đồng bộ lên đến 8 kênh, giúp đánh giá toàn diện chỉ trong một lần thử nghiệm.

Đo lường băng thông rộng
Các hiện tượng thoáng qua như quá biên (overshoot) khi chuyển mạch của biến tần tốc độ cao không thể được ghi nhận bằng máy hiện sóng băng thông thấp. DLM3000HD kết hợp băng thông lên đến 500 MHz và tốc độ lấy mẫu tối đa 2.5 GS/s để xử lý các tín hiệu tốc độ cao một cách chính xác.

Lấy mẫu lên đến 2.5 GS/s (cả 4 kênh), bộ nhớ lên đến 1 GigaPoints

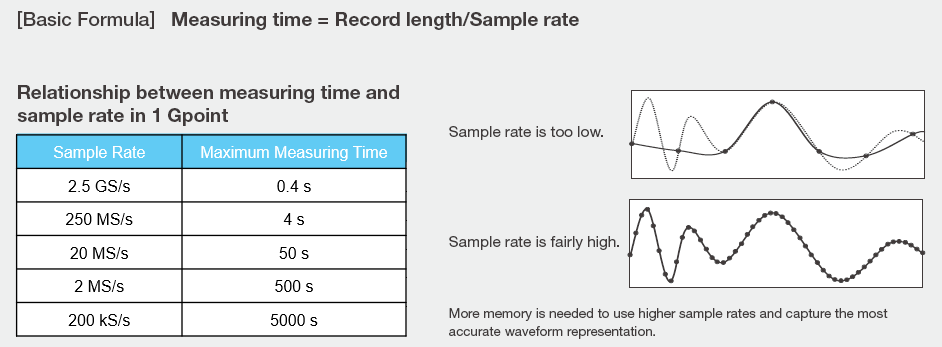

DLM3000HD trang bị bộ nhớ có khả năng lưu trữ lên đến 1 GigaPoints (với các kênh lẻ) trong một dạng sóng đơn, và lên đến 125 MegaPoints trong chế độ ghi lặp lại. Nhờ đó, thiết bị cho phép thực hiện các phép đo thời gian dài mà không cần giảm tốc độ lấy mẫu.

Màn hình cảm ứng trực quan và nhạy bén
Màn hình cảm ứng 8.4 inch trực quan và phản hồi nhanh giúp quan sát chi tiết tín hiệu analog cũng như hiển thị đầy đủ các thông tin phục vụ phân tích lỗi như thông số đo, chức năng thu phóng, hiển thị XY và kết quả phân tích FFT.

Khởi động nhanh chóng
DLM3000HD có thể khởi động và hiển thị dạng sóng chỉ trong 12 giây kể từ khi bật máy, giúp người dùng bắt đầu công việc nhanh hơn.

Kết nối với máy tính
Phân tích dữ liệu trên máy tính sẽ hiệu quả hơn nhờ sức mạnh xử lý vượt trội. DLM3000HD cho phép tích hợp với phần mềm IS8000 – nền tảng phân tích và đo lường tích hợp – để xử lý và hiển thị nhiều kết quả đo dạng sóng và công suất với khả năng phân tích mạnh mẽ.

Tính năng nổi bật

Lưu lịch sử và tìm kiếm dạng sóng

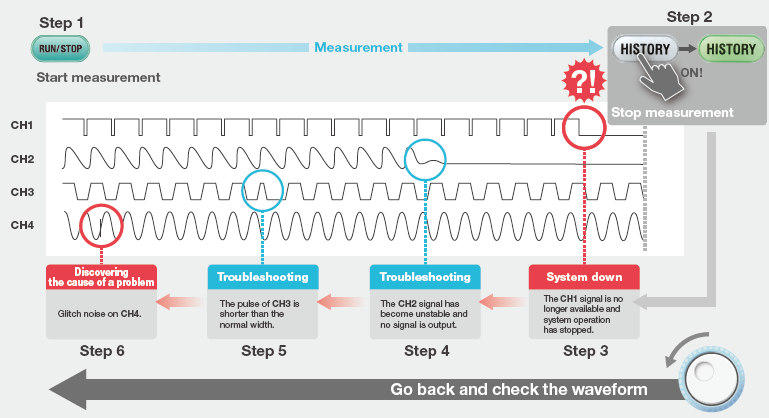

Dòng DLM3000HD tự động lưu trữ các dạng sóng đã ghi trước đó, với khả năng lưu đến 200.000 dạng sóng trong bộ nhớ thu thập. Người dùng có thể hiển thị một hoặc tất cả các dạng sóng này (dạng sóng lịch sử) trên màn hình để thực hiện các thao tác như đo bằng con trỏ, tính toán, và phân tích.

Tính năng này đặc biệt hữu ích để phân tích các tín hiệu bất thường hiếm gặp, ngay cả khi không thể thiết lập điều kiện kích hoạt phù hợp do dạng sóng thay đổi không ổn định.

Ngoài ra, DLM3000HD còn cung cấp nhiều phương pháp tìm kiếm trực quan:

Xác định vùng hình chữ nhật để bắt một phần của dạng sóng

Xác định vùng phủ toàn bộ dạng sóng

Hoặc xác định vùng đa giác tùy ý

Nếu người dùng biết thông số cần tìm, chẳng hạn như giá trị điện áp bất thường hoặc độ rộng xung, có thể sử dụng các tham số dạng sóng để tìm kiếm nhanh chóng trong lịch sử đo.

Thu phóng và tìm kiếm nhanh chóng

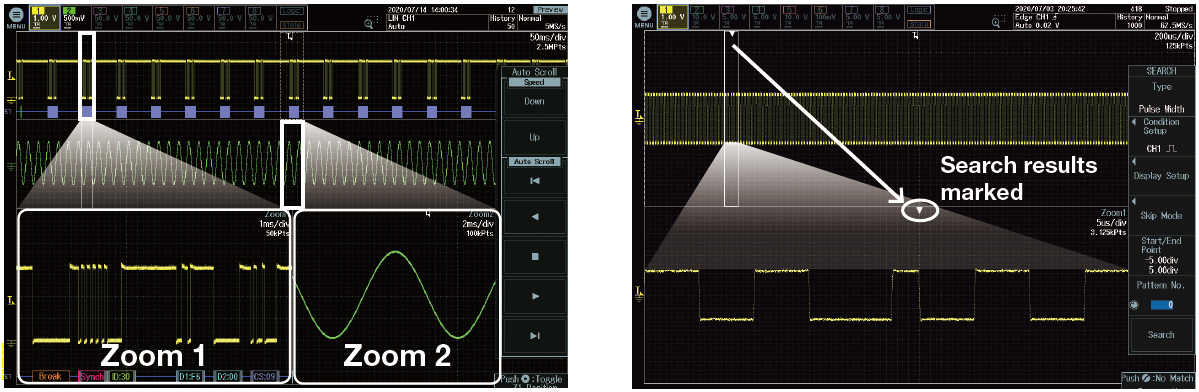

Khi làm việc với các dạng sóng đa kênh được ghi lại trong bộ nhớ dài, việc thu phóng theo chiều ngang và dọc là cần thiết để quan sát chi tiết. DLM3000HD hỗ trợ thao tác này dễ dàng thông qua màn hình cảm ứng, các phím zoom chuyên dụng và núm xoay điều chỉnh, giúp bạn nhanh chóng tập trung vào khu vực cần phân tích.

Thiết bị cho phép hiển thị đồng thời hai dạng sóng được thu phóng với thang thời gian khác nhau và hỗ trợ tự động cuộn (Auto Scroll) để di chuyển vùng thu phóng dọc theo dạng sóng.
Bạn cũng có thể thu phóng hai vị trí cách xa nhau, ví dụ như “nguyên nhân” và “hệ quả” của một sự kiện, hoặc hiển thị với mức độ phóng đại khác nhau — rất hữu ích trong việc gỡ lỗi phần mềm.

Ngoài ra, người dùng có thể tìm kiếm tự động theo nhiều tiêu chí để nhanh chóng phát hiện và phóng to các đặc điểm cụ thể trong dạng sóng. Các vị trí tìm thấy sẽ được đánh dấu trực quan trên màn hình để dễ dàng theo dõi và phân tích.

Đo tín hiệu logic và phân tích bus nối tiếp
DLM3000HD được trang bị sẵn đầu vào logic 8 bit, cho phép đo và phân tích tín hiệu số một cách hiệu quả.

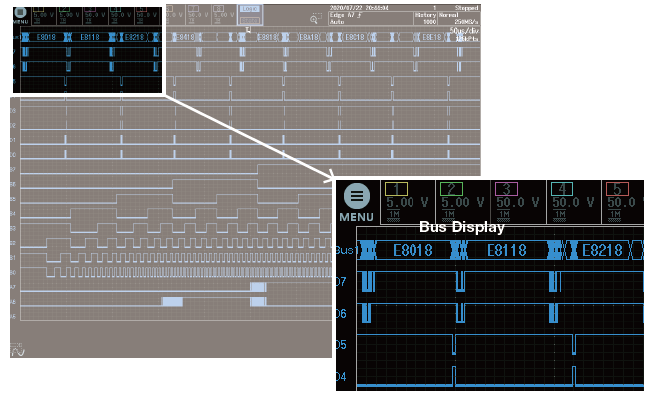

Thiết bị hỗ trợ hiển thị theo dạng Bus/State (Bus logic hoặc trạng thái logic) và cung cấp tùy chọn tính toán DA – rất hữu ích trong việc đánh giá bộ chuyển đổi AD/DA (Analog-to-Digital / Digital-to-Analog).

Nhờ những tính năng này, DLM3000HD trở thành công cụ lý tưởng cho các ứng dụng kiểm tra mạch số, hệ thống nhúng, và các giao tiếp nối tiếp như I2C, SPI, UART, CAN, v.v.

Chức năng kích hoạt (Trigger)
DLM3000HD cung cấp các chế độ kích hoạt dễ cấu hình như Edge, Enhanced và B Trigger, đồng thời cho phép kết hợp tín hiệu analog và logic để tạo điều kiện thuận lợi cho các phép đo phức tạp.

Bộ lọc (Filters)
Thiết bị được trang bị bộ lọc thời gian thực giúp giảm nhiễu tối ưu, hỗ trợ nhiều dải tần từ 8 kHz đến 200 MHz. Mỗi kênh có sẵn 15 bộ lọc thông thấp với tần số cắt từ 8 kHz đến 200 MHz, và tín hiệu sẽ được lọc trước khi lưu vào bộ nhớ. Các bộ lọc này giúp kích hoạt ổn định ngay cả khi có nhiễu chồng lên tín hiệu đo.

DLMsync – Kết nối hai thiết bị để mở rộng kênh đo (/SY)
Với tùy chọn /SY, người dùng có thể kết nối hai máy hiện sóng DLM3000HD bằng cáp chuyên dụng (701982) để đo đồng bộ tối đa 8 kênh. Sóng đo được hiển thị trên cả hai máy, các thông số như kích hoạt, độ dài bản ghi, tốc độ lấy mẫu, cài đặt thu nhận và thang thời gian ngang sẽ được đồng bộ như một máy duy nhất.
Khi bạn thu phóng một dạng sóng trên máy chính hoặc phụ, thiết bị còn lại cũng sẽ tự động thu phóng tại cùng vị trí. Dữ liệu đo có thể được xuất ra đồng thời và phân tích tập trung bằng phần mềm IS8000.

Đồng bộ đo lường bằng chuẩn IEEE1588 (/CY)
Với tùy chọn /CY, DLM3000HD có thể được thiết lập làm thiết bị chính (master) trong hệ thống đồng bộ thời gian đo theo chuẩn IEEE1588. Tính năng này cho phép kết nối và đồng bộ hóa các thiết bị đo trong mạng LAN mà không cần cáp chuyên dụng hay cấu hình phức tạp. Khi kết hợp với phần mềm IS8000, người dùng có thể phân tích dữ liệu theo cùng trục thời gian một cách hiệu quả. (Lưu ý: cần sử dụng HUB hỗ trợ IEEE1588.)

Đầu vào MSO linh hoạt
DLM3000HD cho phép chuyển kênh analog thứ 4 thành đầu vào logic 8 bit, hoạt động như một máy hiện sóng hỗn hợp (MSO) với 3 kênh analog + 8 kênh logic. Các đầu vào logic không chỉ để quan sát dữ liệu và tạo tín hiệu kích hoạt mà còn được dùng để phân tích bus nối tiếp như I2C và SPI. (Yêu cầu sử dụng đầu dò logic riêng biệt.)

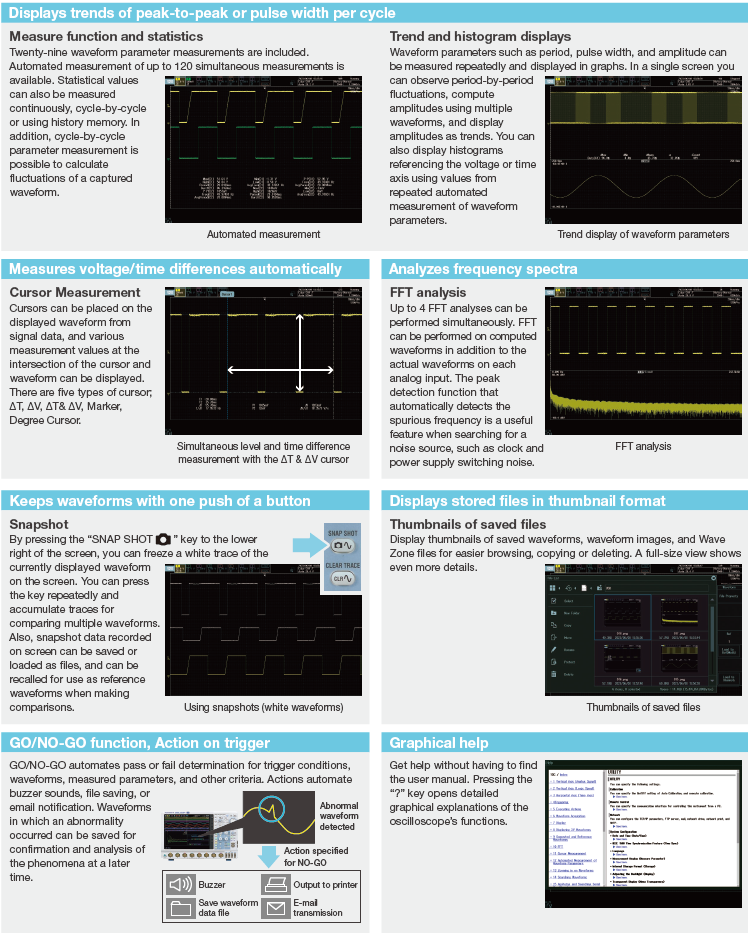

Các chức năng khác giúp nâng cao hiệu quả vận hành

DLM3000HD không chỉ mạnh mẽ về hiệu năng đo lường mà còn được tích hợp nhiều tính năng hỗ trợ thao tác, giúp người dùng làm việc hiệu quả và tiện lợi hơn, bao gồm:

Tùy chỉnh giao diện người dùng: Cho phép sắp xếp các mục hiển thị theo thói quen sử dụng, giúp tối ưu hóa thao tác hàng ngày.

Chế độ hoạt động không quạt (fanless): Giảm tiếng ồn trong môi trường làm việc yên tĩnh và hạn chế bụi xâm nhập.

Chức năng ghi dạng sóng dài hạn (Long Time Data Recording): Giúp theo dõi và ghi lại các sự kiện kéo dài nhiều giờ một cách chính xác.

Cổng USB và LAN: Dễ dàng xuất dữ liệu, lưu kết quả đo và điều khiển từ xa qua phần mềm.

Chụp ảnh màn hình nhanh (Screen Capture): Chỉ với một nút bấm, bạn có thể lưu ngay ảnh dạng sóng phục vụ báo cáo hoặc phân tích sau.

Tùy chọn phần mềm nâng cao: Tương thích với các phần mềm như IS8000 để mở rộng chức năng và khả năng phân tích dữ liệu chuyên sâu.

Những tính năng này giúp DLM3000HD trở thành một công cụ đo lường hiện đại, linh hoạt, phục vụ tốt cả trong nghiên cứu, phát triển sản phẩm lẫn kiểm tra sản xuất.
