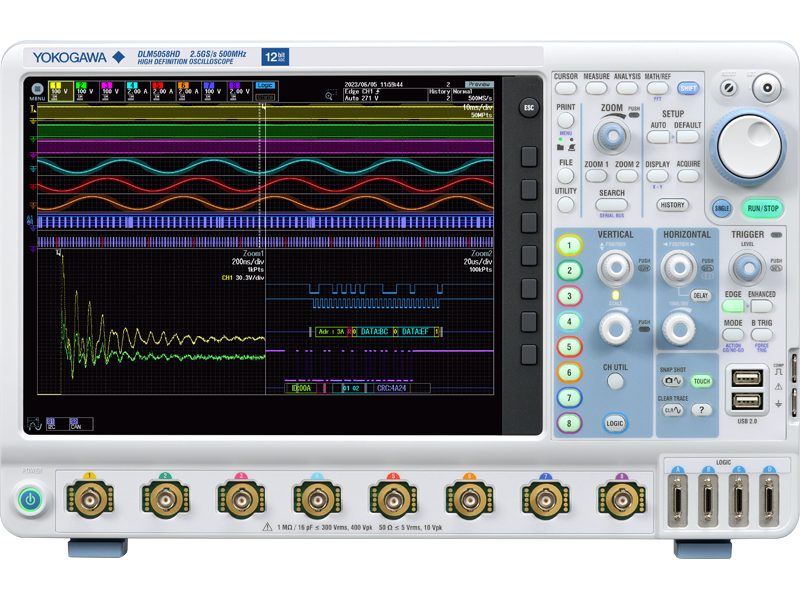

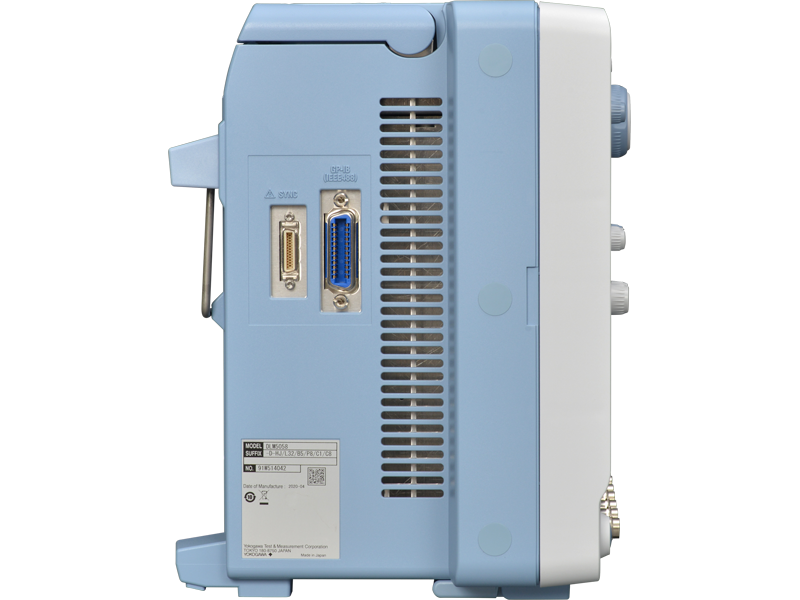

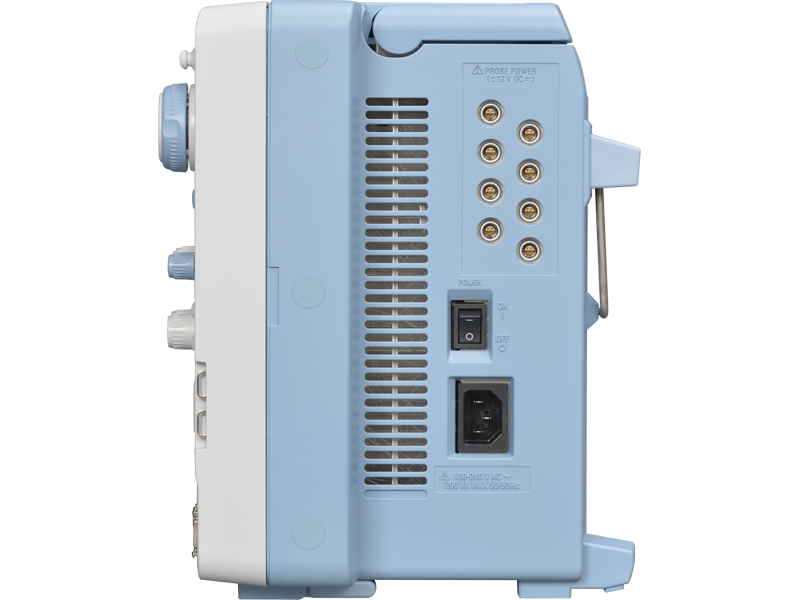

Máy hiện sóng độ phân giải cao dòng DLM5000HD | Yokogawa

Thiết Lập Tiêu Chuẩn Mới Cho Độ Phân Giải Cao

4 hoặc 8 kênh tương tự, 16-bit logic + tùy chọn thêm 16-bit logic

Băng thông: 350 hoặc 500 MHz

Tốc độ lấy mẫu: lên đến 2,5 GS/s

Độ phân giải dọc: 12 bit

Chế độ độ phân giải cao: lên đến 16 bit

Bộ nhớ đo: lên đến 1 GigaPoint

Lưu trữ sóng lịch sử: lên đến 200.000 lần kích hoạt

Đo đa kênh đồng thời: lên đến 32 bit logic + 8 kênh tương tự

Hỗ trợ lên đến 16 kênh khi kết nối hai máy DLM5000HD qua DLMsync

Hỗ trợ đồng bộ IEEE1588

Màn hình cảm ứng 12,1 inch nhạy bén, trực quan

Bảng điều khiển máy hiện sóng truyền thống

Khả năng chống nhiễu vượt trội

Phân tích logic và bus nối tiếp

Kênh toán học bổ sung

Dải điện áp rộng

Thiết kế nhỏ gọn, nhẹ, dễ dàng di chuyển

Thông số kỹ thuật nổi bật

Độ phân giải cao từ 12 đến 16 bit

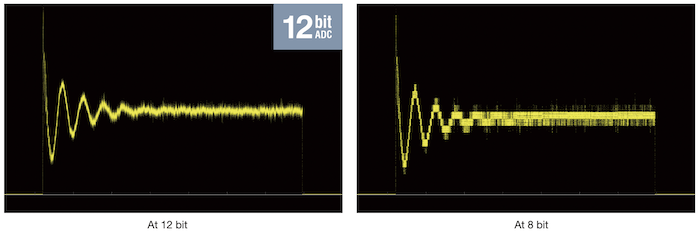

So với các máy hiện sóng truyền thống chỉ có độ phân giải 8 bit, DLM5000HD luôn duy trì độ phân giải dọc 12 bit. Với chế độ độ phân giải cao, thiết bị có thể nâng lên đến 16 bit, cho phép thu được chi tiết sóng gấp 16 lần so với các máy hiện sóng độ phân giải cao hiện có. Chế độ này cho phép đo lường chi tiết các hiện tượng như rung động và vượt pha với độ chính xác ấn tượng.

Đo Đa Kênh Lên Đến 16 Kênh

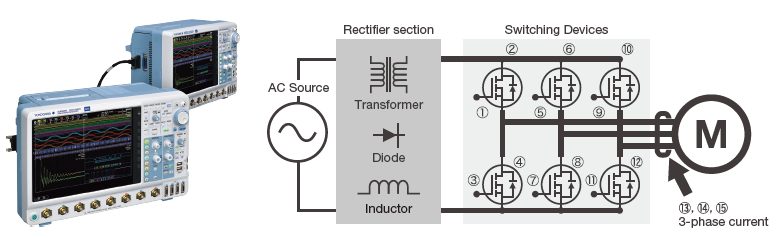

Một máy DLM5000HD có thể đo đồng thời lên đến 8 kênh, trong khi kết nối hai thiết bị giúp mở rộng khả năng đo đồng bộ lên đến 16 kênh, cho phép đánh giá toàn diện thông qua một lần kiểm tra duy nhất.

Đo Băng Thông Rộng

Các hiện tượng tức thời như hiện tượng vượt đỉnh (overshoot) khi tín hiệu tăng của bộ biến tần tốc độ cao không thể được kiểm tra chính xác bằng các máy hiện sóng có băng thông thấp. DLM5000HD kết hợp băng thông rộng lên đến 500 MHz với tốc độ lấy mẫu cao đến 2,5 GS/s.

Tốc Độ Lấy Mẫu Lên Đến 2,5 GS/s, Bộ Nhớ Lên Đến 1 Giga Point

DLM5000HD có dung lượng bộ nhớ lên đến 500 triệu điểm dữ liệu ở chế độ đo một lần (single mode) và 125 triệu điểm ở chế độ lặp lại (repeat mode) giúp thu thập sóng tín hiệu liên tục, hạn chế tối đa việc bỏ sót sóng khi sử dụng tất cả các kênh đo.

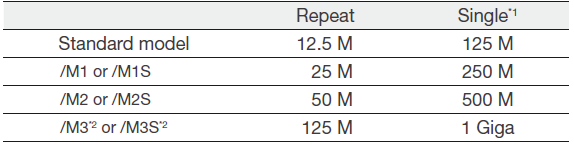

Độ Dài Bản Ghi Tối Đa (Số Điểm Dữ Liệu)

*1: Áp dụng cho các kênh số lẻ        *2: Chỉ dành cho dòng DLM5000HD

Đa Dạng Lựa Chọn Kích Hoạt (Trigger)
Hệ thống trigger phong phú của DLM5000HD có thể kích hoạt dựa trên các điểm đặc trưng, giúp trích xuất các dạng sóng quan tâm và lưu trữ chúng trong bộ nhớ lịch sử. Bạn có thể hiển thị danh sách các dạng sóng lịch sử để quan sát khoảng cách giữa các lần kích hoạt hoặc xếp chồng nhiều dạng sóng để nhận diện xu hướng quanh các điểm đặc trưng, từ đó xác định tần suất và điều kiện xuất hiện của các dạng sóng đặc thù.

Hệ Thống Được Thiết Kế Riêng Biệt, Ổn Định Và Đáng Tin Cậy

Màn Hình Cảm Ứng 12,1 inch Trực Quan, Phản Hồi Nhanh
Màn hình cảm ứng lớn 12,1 inch với khả năng phản hồi nhạy bén giúp quan sát tín hiệu tương tự một cách chi tiết, đồng thời hiển thị các thông tin hỗ trợ gỡ lỗi như tham số, phóng to, hiển thị XY và kết quả phân tích FFT.

Thiết Kế Nhỏ Gọn, Nhẹ Và Dễ Dàng Di Chuyển
Dù sở hữu màn hình lớn cùng khả năng đầu vào đa kênh, DLM5000HD vẫn có thiết kế mỏng nhẹ, thuận tiện để mang theo và sử dụng ở nhiều môi trường khác nhau.

Khởi Động Nhanh
DLM5000HD khởi động từ trạng thái tắt đến hiển thị dạng sóng chỉ trong vòng 12 giây, giúp bắt đầu dự án nhanh chóng và hiệu quả.

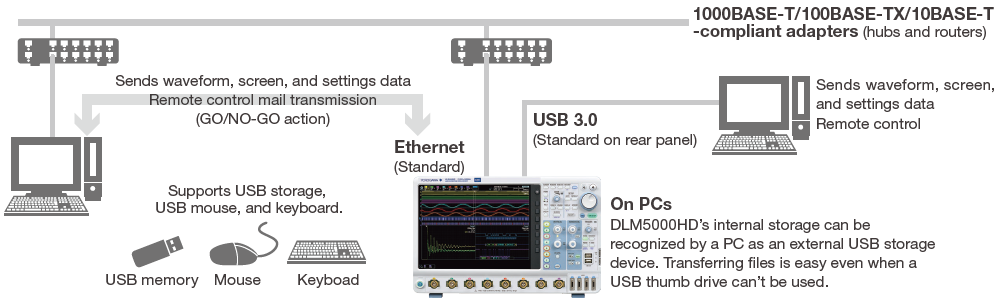

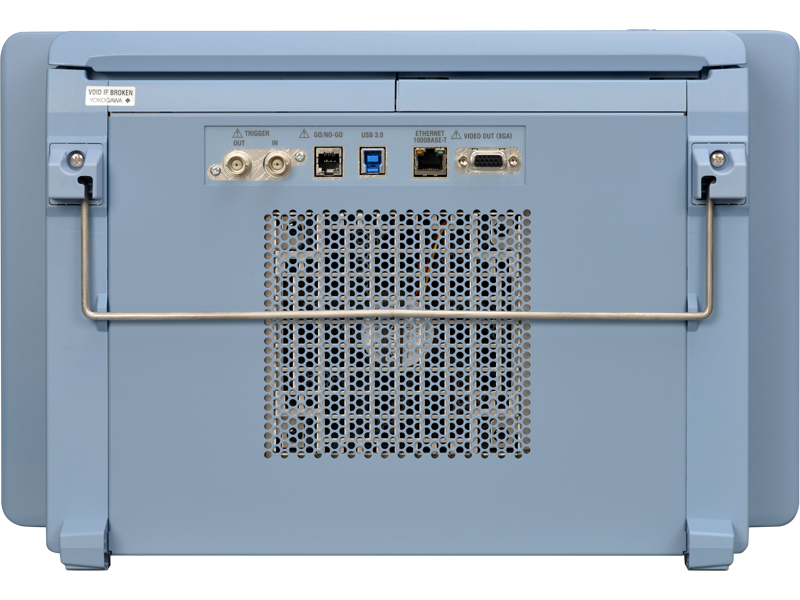

Kết Nối Với Máy Tính
Việc phân tích trên máy tính thường hiệu quả hơn nhờ sức mạnh xử lý CPU cao. DLM5000HD có thể tích hợp với nền tảng phần mềm kiểm tra và đo lường IS8000, cho phép đồng thời xem kết quả nhiều dạng sóng và đo công suất cùng các khả năng phân tích mạnh mẽ.

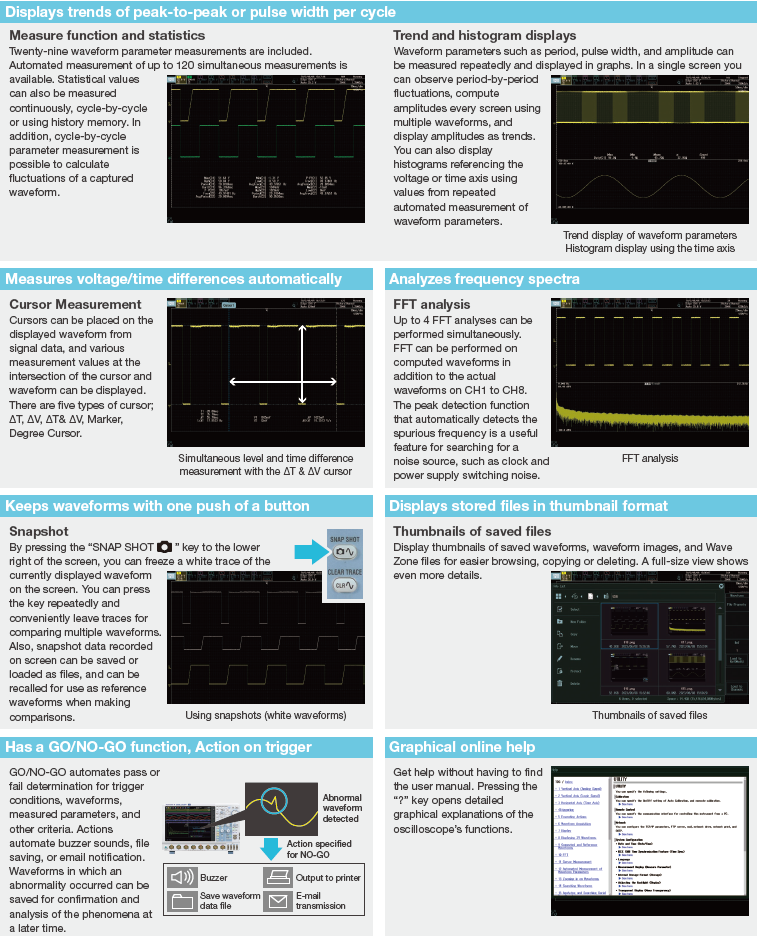

Tính Năng Nổi Bật

Lưu Trữ Lịch Sử và Tìm Kiếm

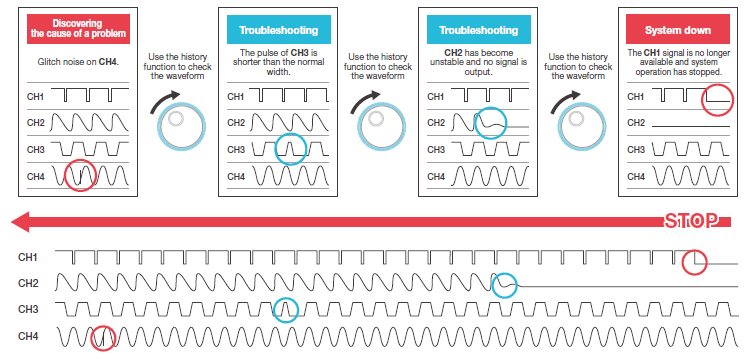

Dòng DLM5000HD tự động lưu trữ các dạng sóng đã ghi lại trước đó, với khả năng lưu đến 200.000 dạng sóng trong bộ nhớ thu thập dữ liệu. Người dùng có thể hiển thị một hoặc tất cả các dạng sóng đã lưu (dạng sóng lịch sử) trên màn hình và thực hiện đo đạc bằng con trỏ, tính toán hoặc các thao tác khác. Điều này giúp phân tích các tín hiệu bất thường xuất hiện hiếm khi, ngay cả khi rất khó xác định điều kiện kích hoạt phù hợp do dạng sóng không ổn định.

Ngoài ra, nhiều phương pháp tìm kiếm trực quan cũng được hỗ trợ. Ví dụ, bạn có thể chỉ định một vùng hình chữ nhật để bắt lấy một phần dạng sóng trên màn hình, một vùng bao phủ toàn bộ dạng sóng đang đo hoặc một vùng đa giác. Nếu bạn biết giá trị cần tìm, như điện áp bất thường hoặc độ rộng xung, bạn có thể tìm kiếm trong dạng sóng lịch sử dựa trên các tham số dạng sóng.

Phóng To và Tìm Kiếm

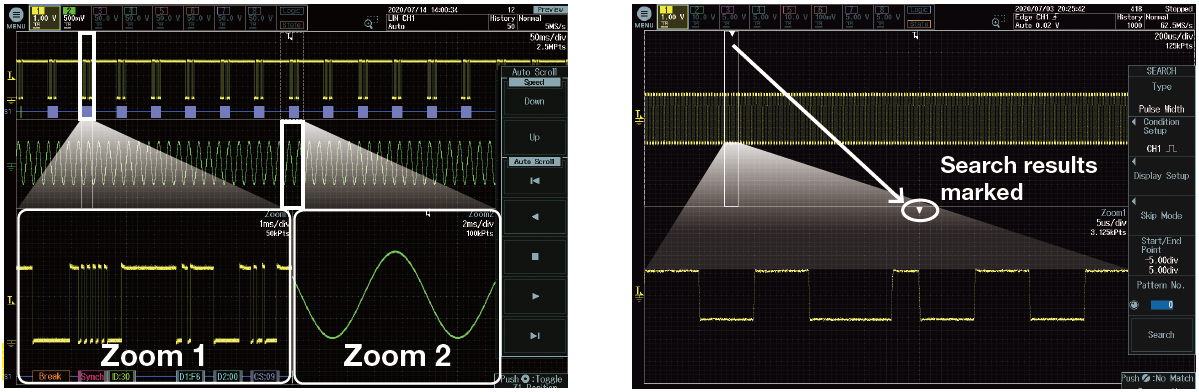

Các dạng sóng đa kênh được ghi lại trong bộ nhớ dài cần được phóng to theo chiều dọc và ngang để quan sát chi tiết hơn. Màn hình cảm ứng cùng các phím và núm điều khiển phóng to chuyên dụng giúp bạn nhanh chóng phóng to những phần muốn xem. Bạn có thể hiển thị đồng thời hai dạng sóng đã phóng to với các thang thời gian khác nhau và sử dụng tính năng Tự Động Cuộn (Auto Scroll) để di chuyển cửa sổ phóng to tự động trên các dạng sóng.

Khả năng phóng to đồng thời hai vị trí cách xa nhau (như “nguyên nhân” và “hiệu ứng” của một sự kiện) hoặc hiển thị chúng với các mức phóng to khác nhau rất hữu ích trong việc gỡ lỗi phần mềm. Người dùng cũng có thể tìm kiếm dựa trên nhiều tiêu chí để tự động xác định và phóng to các đặc điểm trên dạng sóng nhằm kiểm tra kỹ hơn. Vị trí của các dạng sóng được tìm thấy sẽ được đánh dấu rõ ràng trên màn hình.

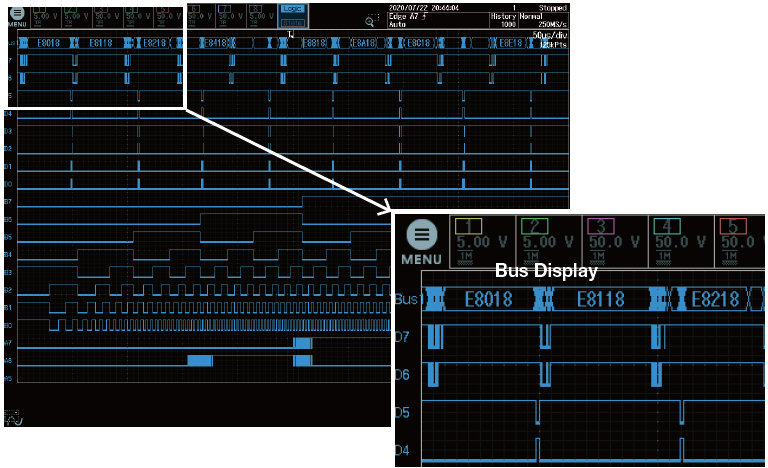

Đo Lường và Phân Tích Tín Hiệu Logic
Thiết bị được trang bị đầu vào logic 16 bit tiêu chuẩn. Với các tùy chọn /L4 và /L32, có thể đo lên đến 32 tín hiệu logic. Ngoài ra, máy còn hỗ trợ hiển thị Bus/State và các chức năng tính toán DA tùy chọn, rất hữu ích cho việc đánh giá bộ chuyển đổi AD/DA.

Bộ Lọc
Bộ lọc thời gian thực với khả năng giảm nhiễu tối ưu hỗ trợ dải tần rộng từ 8 kHz đến 200 MHz. Mỗi kênh có 15 bộ lọc thông thấp với tần số cắt từ 8 kHz đến 200 MHz, và các dạng sóng được lọc trước khi lưu vào bộ nhớ. Các bộ lọc thời gian thực này giúp kích hoạt ổn định ngay cả khi có tín hiệu nhiễu chồng lên.

DLMsync (/SY hoặc /SYN)
Kết nối hai máy DLM5000HD Series (có tùy chọn /SY hoặc /SYN) bằng cáp chuyên dụng (701982) cho phép đo đồng bộ lên đến 16 kênh. Dạng sóng thu được hiển thị trên mỗi thiết bị, các trigger hoạt động chung, và các mục chung (độ dài bản ghi, tốc độ lấy mẫu, cài đặt thu thập, cài đặt thang trục ngang) được liên kết như một máy hiện sóng 16 kênh duy nhất. Có thể kết nối các mẫu 4 kênh để mở rộng khả năng. Hai thiết bị đồng bộ sẽ liên kết và một số thao tác được chia sẻ giữa thiết bị chính và thiết bị phụ. Ví dụ, khi phóng to dạng sóng trên thiết bị chính hoặc phụ, dạng sóng tương ứng trên thiết bị còn lại cũng tự động được phóng to cùng vị trí. Dữ liệu đo có thể xuất theo lô, cho phép kiểm tra đồng thời 16 kênh khi kết hợp với nền tảng phần mềm tích hợp IS8000.

Chủ Đo Lường Tích Hợp IEEE1588
DLM5000HD có thể được thiết lập làm thiết bị chủ để đo đồng bộ thời gian theo chuẩn IEEE1588. Tính năng này kết nối các thiết bị đo trong mạng LAN với nhau mà không cần cáp chuyên dụng hay các thiết lập phức tạp thường gặp khi đồng bộ hóa, giúp người dùng dễ dàng bắt đầu đo đồng bộ. Khi sử dụng HUB mạng, cần đảm bảo phiên bản HUB hỗ trợ IEEE1588. Tất cả dữ liệu và kết quả đo được phân tích đồng bộ trên cùng một trục thời gian bằng phần mềm kiểm tra và đo lường tích hợp IS8000.
