Đa chức năng: Phát và đo điện áp một chiều (DC voltage), dòng điện một chiều (DC current), cảm biến nhiệt độ RTD, nhiệt điện trở TC, điện trở, tần số và tín hiệu xung (pulse signals)
Tương ứng với 17 loại chuẩn nhiệt điện trở TC (theo tiêu chuẩn JIS/IEC/DIN/ASTM/GOST R)
Tương ứng với 14 loại chuẩn cảm biến nhiệt độ RTD (theo tiêu chuẩn JIS/IEC/GOST R)
Nhiều chế độ phát tín hiệu nguồn khác nhau
Chức năng quét tuyến tính (Linear sweep function)
Phát tín hiệu liên tục từ 0% đến 100%
Chức năng quét theo bước (Step sweep function)
Thay đổi đầu ra theo dạng bậc thang (step) bằng cách chỉ định số bước. (Số bước có thể được đặt từ 2 đến 20)
Chức năng quét theo chương trình (Program sweep function)
Người dùng có thể đặt giá trị đầu ra mong muốn (%) và số bước. (10 bước cho CA500, 20 bước cho CA550)

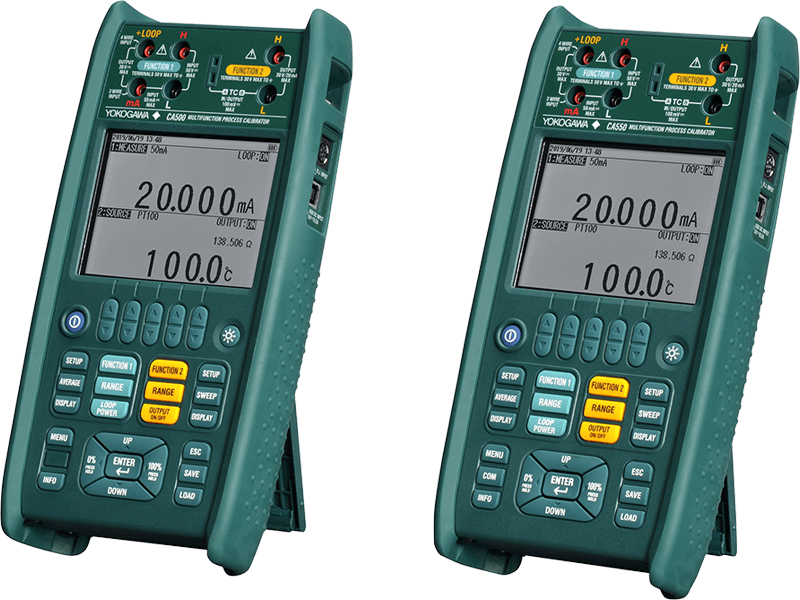

THIẾT KẾ
THÔNG SỐ KỸ THUẬT CHI TIẾT
Kiểm tra đầu vào/đầu ra tự động (chỉ có trên CA550)
(Chế độ quét theo chương trình - Program sweep)
Việc kiểm tra đầu vào/đầu ra tự động có thể được thực hiện bằng cách thiết lập các giá trị phát tín hiệu (source) cho từng bước đối với thiết bị cần hiệu chuẩn. Các kết quả hiệu chuẩn như giá trị phát, giá trị đo, tỷ lệ sai số, ngày/giờ và kết quả đạt/không đạt sẽ được lưu dưới định dạng CSV trong bộ nhớ của CA550.
Bằng cách kết nối CA550 với máy tính thông qua cáp USB tiêu chuẩn, thiết bị sẽ được nhận dạng như một ổ lưu trữ ngoài, cho phép truyền dữ liệu sang máy tính một cách dễ dàng.
Giao thức truyền thông HART (chỉ có trên CA550)
Phiên bản firmware 2.03 trở lên (đã phát hành)

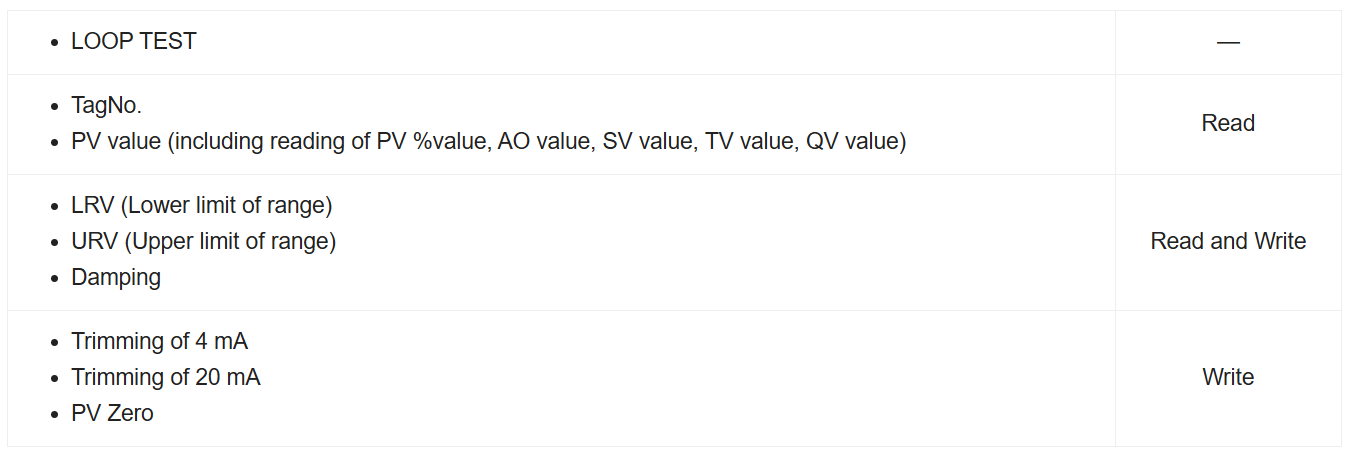

Các mục sau đây được hỗ trợ bởi chức năng giao tiếp HART:
(*) Giao tiếp HART hỗ trợ một số lệnh phổ quát (universal commands) và lệnh thực hành chung (common practice commands)
(*) Giao tiếp BRAIN chỉ hỗ trợ đọc thông tin mã thiết bị (Tag No.)

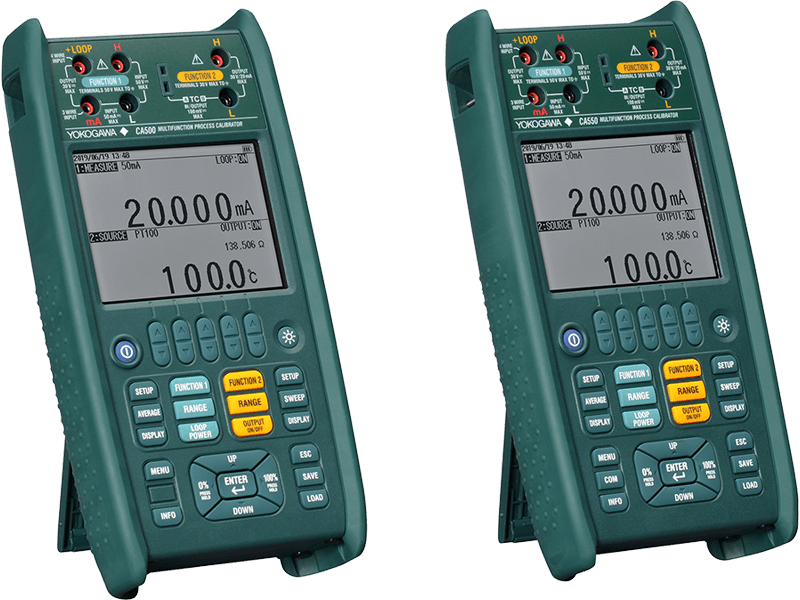

Màn hình dễ quan sát
CA500 được trang bị màn hình LCD phản xạ, giúp cải thiện khả năng hiển thị ngoài trời.
Màn hình chính (hiển thị giá trị phát/đo) và màn hình phụ (%, mV, Ω, v.v.) cho phép người dùng dễ dàng xác nhận các thông tin cần thiết tại hiện trường chỉ trong một cái nhìn.
Chức năng hiển thị sơ đồ đấu dây
Một sơ đồ đấu dây sẽ được hiển thị tương ứng với chức năng được chọn.
Chức năng này cho phép người dùng thực hiện việc đấu dây dễ dàng hơn bằng cách tham khảo sơ đồ trực quan, đồng thời giúp tránh các lỗi đấu dây sai.
Phát tín hiệu nhiệt điện trở bằng đầu cắm TC Mini Plug
Việc sử dụng đầu cắm TC Mini Plug kết hợp với dây bù nhiệt cho phép tạo ra suất điện động nhiệt mà không cần cảm biến bù RJ bên ngoài.*
Lưu ý: Dây bù nhiệt cần được người dùng tự chuẩn bị.
Phím thao tác dễ sử dụng
Phím 0% / 100%
Cho phép chuyển nhanh tín hiệu phát giữa 0% và 100% của dải đo. Người dùng cũng có thể thiết lập giá trị mong muốn theo ý mình.
Phím TĂNG / GIẢM (UP / DOWN)
Giá trị đầu ra sẽ thay đổi theo các bước đã thiết lập trước đó khi nhấn phím Tăng hoặc Giảm.

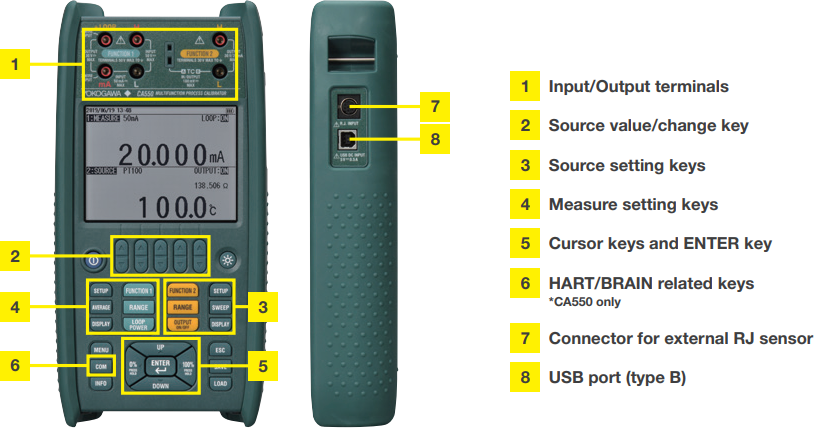

Bố cục phím thao tác hợp lý
Các phím liên quan đến chức năng phát và đo được bố trí tập trung, giúp thao tác dễ dàng và trực quan hơn.
Đầu ra căn bậc hai (SQUARE ROOT)
Đối với các dải 4–20 mA và 1–5 V, người dùng có thể lựa chọn giữa kiểu đầu ra TUYẾN TÍNH (LINEAR) hoặc CĂN BẬC HAI (SQUARE ROOT).
