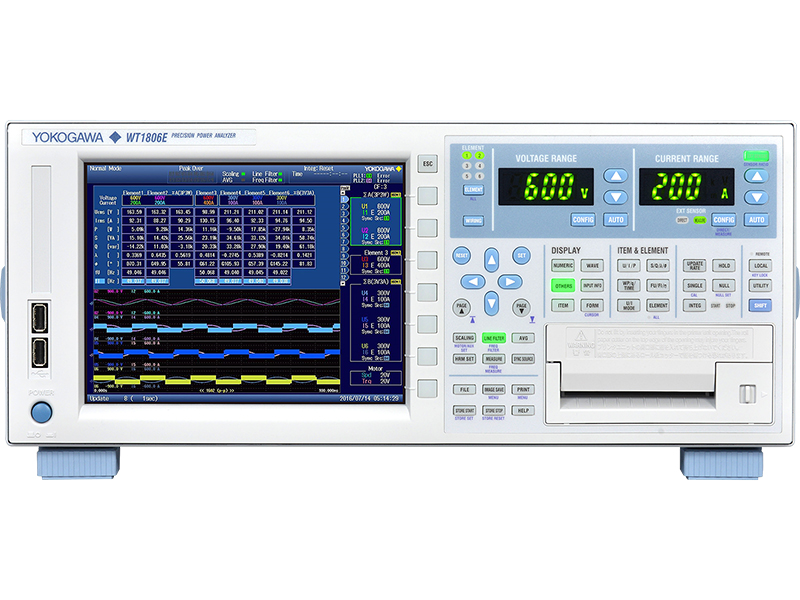

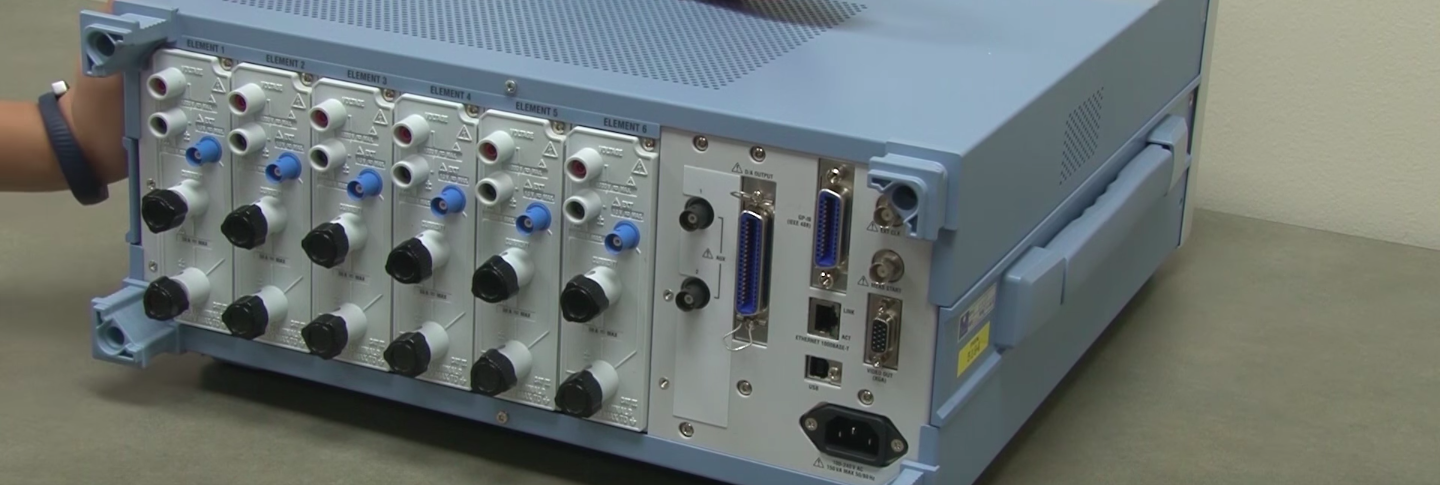

WT1800 High-Performance Power Analyzer (Máy phân tích điện năng hiệu suất cao) | Yokogawa

Một thiết bị cho mọi nhu cầu đo lường hệ thống của bạn
Đo đồng thời công suất điện với tối đa 6 điện áp và 6 dòng điện ở tốc độ 2MS/s (16 bit)
Hỗ trợ các thông số cơ học như tốc độ và hướng quay, mô-men xoắn, độ trượt, góc điện, công suất cơ và hiệu suất động cơ

Yên tâm với độ chính xác được đảm bảo
Độ chính xác cơ bản khi đo công suất: 0,05% giá trị đo ± 0,05% dải đo, đảm bảo từ 1% đến 110% dải đo đã chọn

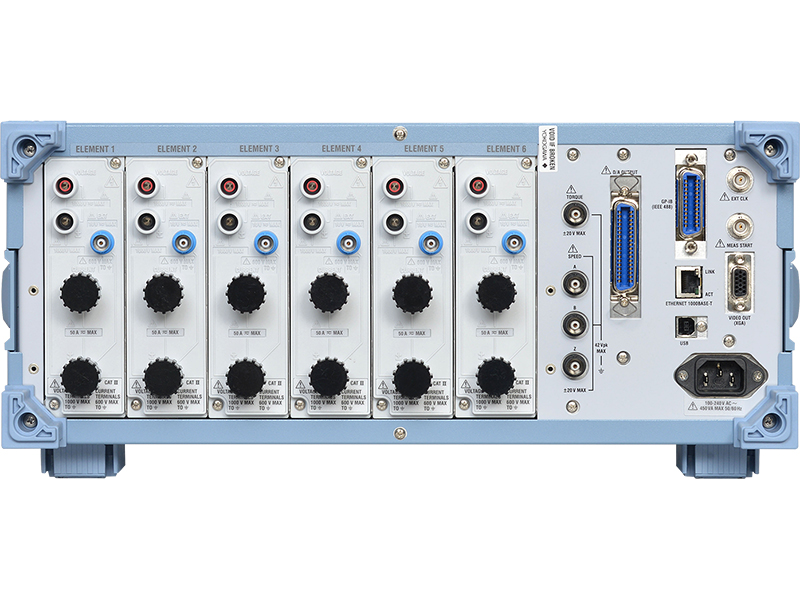

Ngõ vào trực tiếp cho điện áp và dòng điện, cùng ngõ vào ngoài dành cho kết nối cảm biến
Cấu hình dải đo độc lập với khả năng tự động chọn dải riêng biệt, phù hợp cho các thử nghiệm sản xuất lặp lại

Loại bỏ nhiễu hài không mong muốn
Phân tích hài lên đến bậc 500 cho tín hiệu cơ bản 50/60Hz
Hỗ trợ nhiều thông số hài như THD, HDF, THF và trở kháng
Tính năng phân tích hài kép cho phép đánh giá cả đầu vào và đầu ra của biến tần

THÔNG SỐ KỸ THUẬT CHI TIẾT

WT1800E đảm bảo độ chính xác đo công suất ở mức 0,05% giá trị đo cộng 0,05% dải đo, và có khả năng phân tích hài lên đến bậc 500 tại tần số cơ bản 50/60 Hz. Với tối đa 6 kênh đầu vào, nhiều tính năng hiển thị và phân tích đa dạng cùng khả năng kết nối với máy tính, WT1800E là giải pháp đo lường lý tưởng cho nhiều ứng dụng phân tích hiệu suất công suất và nhiễu hài.

Độ chính xác cơ bản khi đo công suất:

0,05% giá trị đo

0,05% dải đo

Phân tích hài:

Lên đến bậc 500 với tín hiệu cơ bản 50/60 Hz

Kênh đầu vào:

Tối đa 6 kênh, tốc độ lấy mẫu 2 MS/s (16 bit)

6 tín hiệu đầu vào hiển thị trên màn hình độ phân giải cao

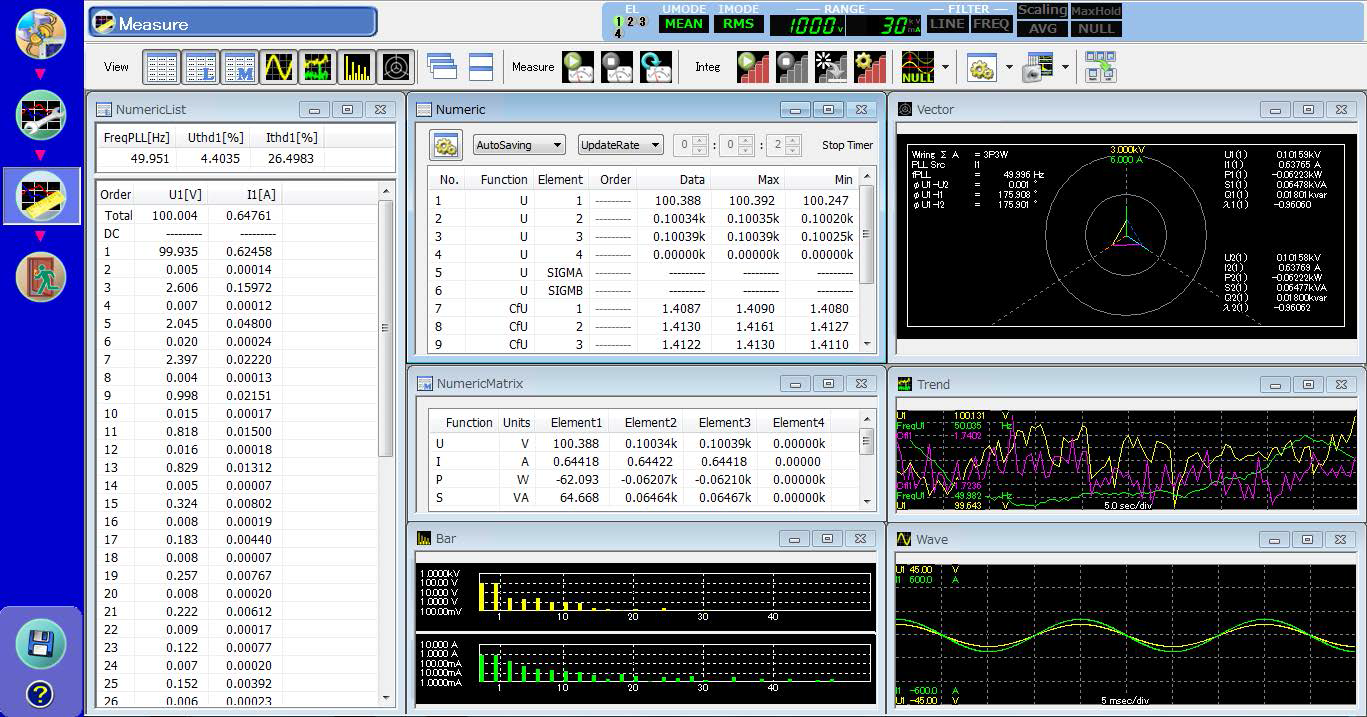

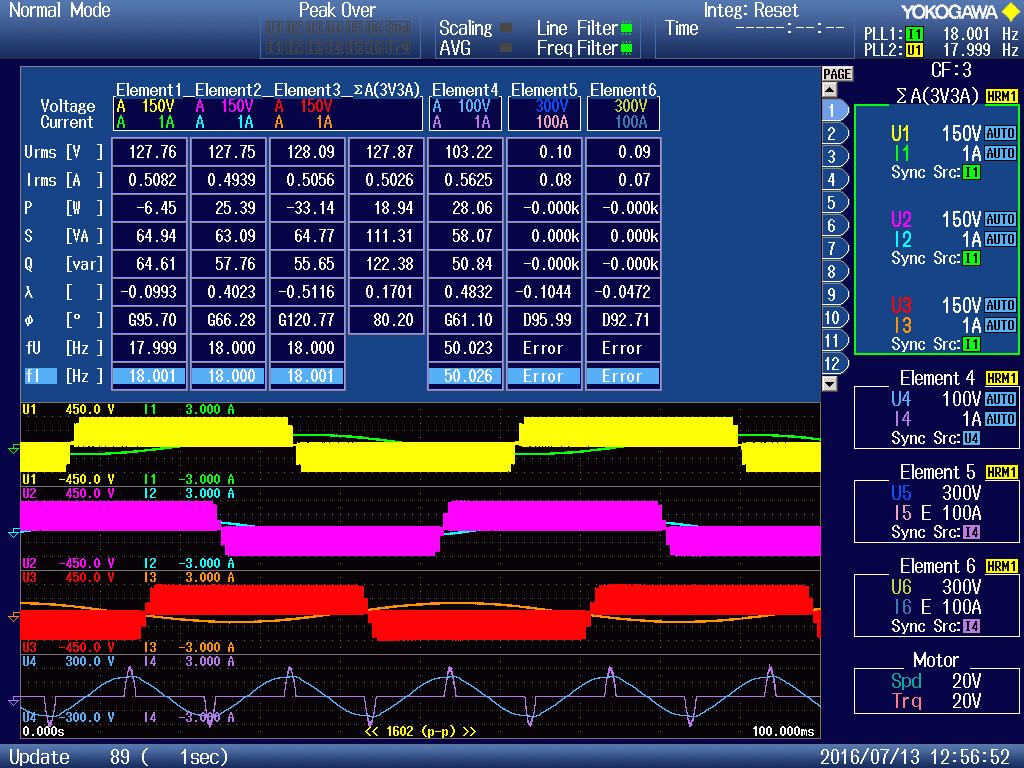

WT1800E cho phép đo đồng thời trên tối đa 6 kênh với tốc độ 2 MS/s (16 bit). Màn hình XGA 8,4 inch độ phân giải cao hỗ trợ hiển thị chia màn hình lên đến 6 dạng sóng đồng thời, cùng với khả năng hiển thị tối đa 12 trang thông số đo khác nhau, phù hợp cho các bài kiểm tra hiệu suất của động cơ điều khiển bằng biến tần, công nghệ năng lượng tái tạo và các ứng dụng truyền động như bơm, quạt và xe điện/hybrid. Thiết bị cũng có thể hiển thị dạng vector hoặc dạng biểu đồ theo thời gian.

Độ chính xác được đảm bảo trên dải đo rộng

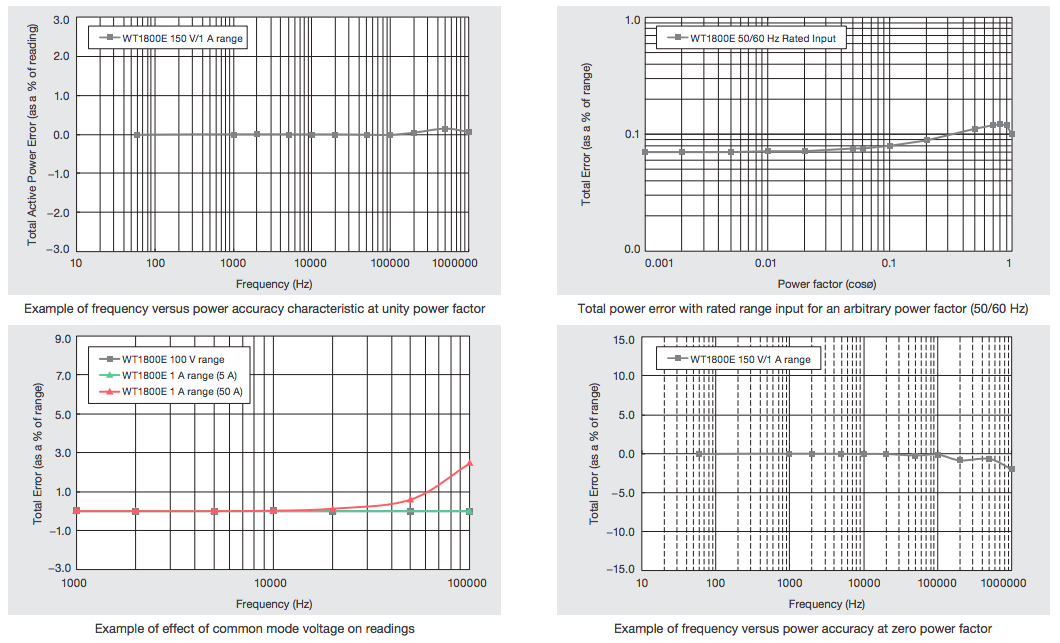

WT1800E đo lường chính xác trong nhiều điều kiện điện áp, dòng điện và tần số khác nhau. Độ chính xác cơ bản khi đo công suất được đảm bảo trong khoảng từ 1% đến 110% của dải điện áp và dòng điện đã chọn. Cụ thể:

Điện áp: từ 15 mV đến 1100 V rms

Dòng điện: từ 0,1 mA đến 5,5 A rms (với phần tử đầu vào 5 A) và từ 10 mA đến 55 A rms (với phần tử đầu vào 50 A)

Thiết bị vẫn duy trì độ chính xác cao ngay cả khi có độ lệch pha lớn và tần số cao nhờ vào sai số hệ số công suất thấp (±0,07% công suất biểu kiến).

Cấu hình dải đo
Theo dõi tín hiệu nhanh hơn bằng cách loại bỏ các thay đổi dải không cần thiết. Tính năng cấu hình dải đo của WT1800E cho phép người dùng thiết lập dải đầu vào phù hợp với từng mục đích sử dụng, giúp tối ưu hóa nhanh cài đặt dải đo. Điều này giảm thời gian trong các thử nghiệm lặp đi lặp lại, như chuyển đổi giữa OFF, 100 V, OFF... vốn diễn ra thường xuyên trên dây chuyền sản xuất.

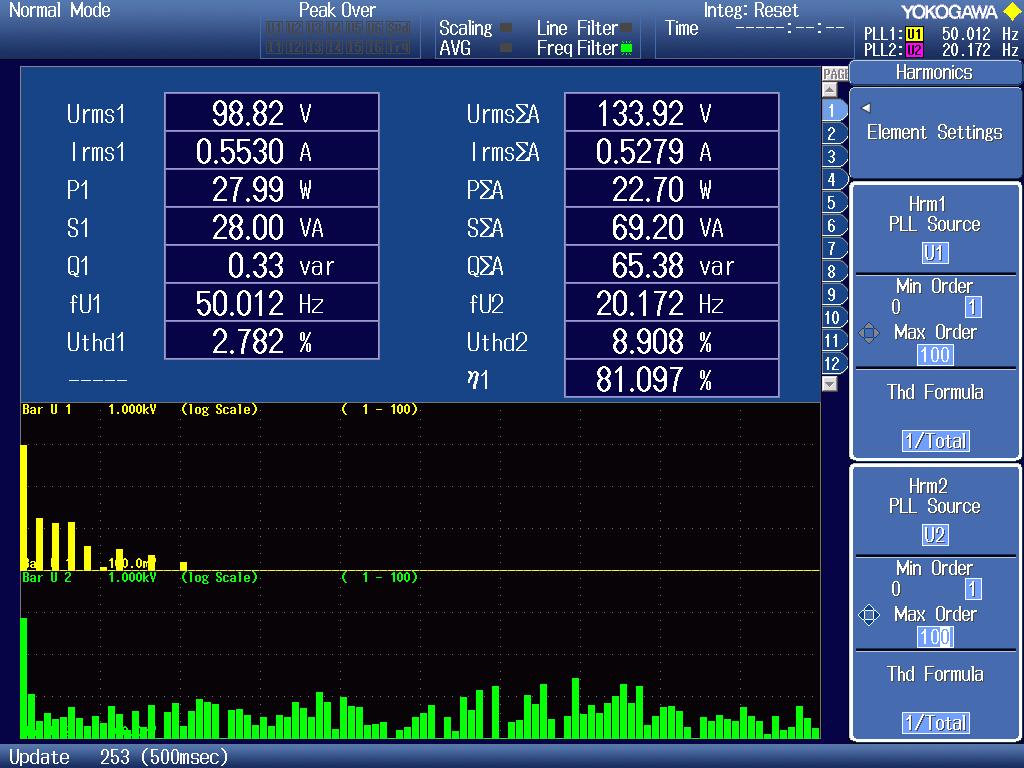

Phân tích hài

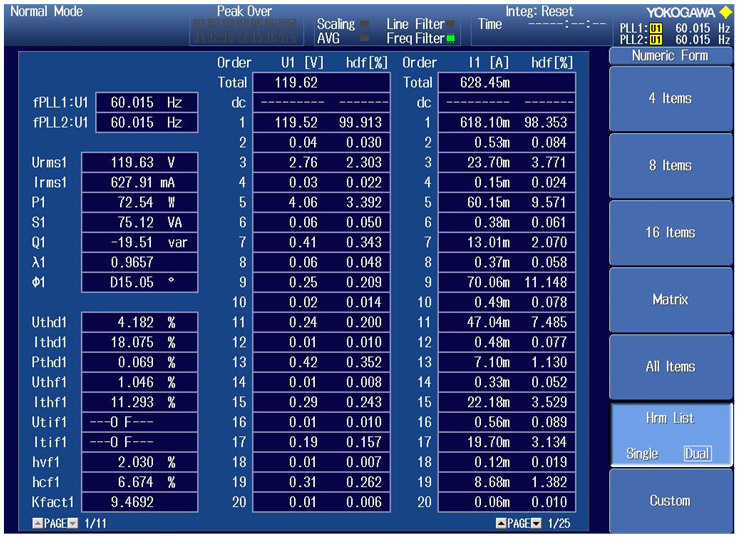

Phân tích hài lên đến bậc 500 cho tín hiệu cơ bản 50/60 Hz, ngay cả với chu kỳ cập nhật dữ liệu 50 mili giây. WT1800E cung cấp hai tùy chọn phân tích hài ngoài các thông số công suất:

Chế độ đo hài (/G5 option): đo sóng cơ bản, các thành phần hài và tổng độ méo hài (THD)

Tùy chọn hài kép (/G6 option): đo song song hài trên hai nguồn khác nhau, ví dụ: đầu vào và đầu ra của biến tần, động cơ tốc độ biến thiên, chấn lưu đèn, UPS...

Tích hợp công suất và tự động chọn dải đo
WT1800E hỗ trợ đo năng lượng tiêu thụ/phát lên lưới hoặc sạc/xả trong pin. Chức năng tích hợp công suất của thiết bị cho phép tích hợp giá trị tức thời theo cả chiều dương và âm. Thiết bị đo được tổng năng lượng (Wh) và dòng điện (Ah) ngay cả khi điều kiện tải thay đổi lớn, như khi thiết bị chuyển từ chế độ chờ sang hoạt động. Khi tín hiệu đầu vào vượt khỏi dải đo dự kiến, thiết bị sẽ tự động điều chỉnh dải đo trong khi vẫn tiếp tục tích hợp giá trị đo.

Ghi dữ liệu tốc độ cao
Chức năng ghi dữ liệu tốc độ cao có thể đo các giá trị Sigma-Urms, Sigma-Irms và Sigma-P từ tín hiệu DC và thiết bị ba pha mỗi 5 ms khi chức năng Đồng bộ hóa ngoài (External Synchronization) tắt. Khi chức năng này bật, tốc độ cập nhật có thể điều chỉnh từ 1 ms đến 100 ms tùy theo tần số của tín hiệu đồng hồ.

Cập nhật dữ liệu linh hoạt và tự động

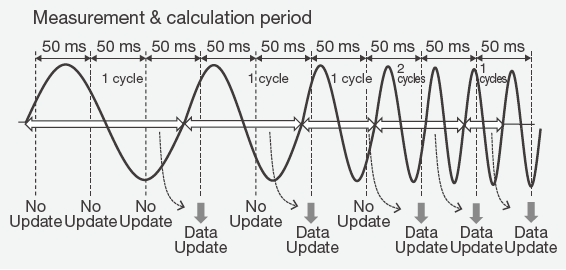

Người dùng có thể thiết lập khoảng thời gian cập nhật dữ liệu thủ công hoặc tự động. WT1800E cung cấp 9 mức thời gian cập nhật từ 50 ms đến 20 giây và có khả năng tự động thay đổi tốc độ cập nhật theo tần số tín hiệu đầu vào. Tính năng này rất hữu ích khi đo thiết bị như động cơ, nơi tần số tín hiệu đầu vào thay đổi theo tốc độ quay.

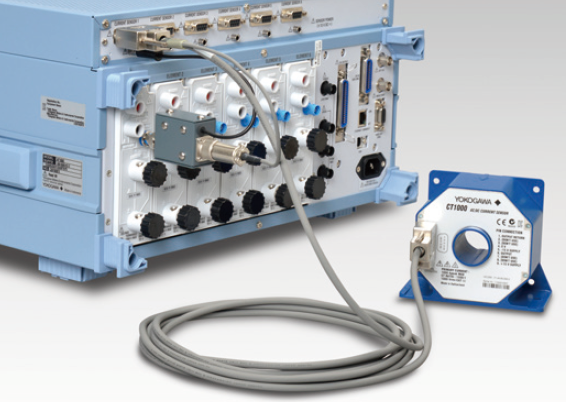

Nguồn cấp DC cho cảm biến dòng AC/DC (/PD2 option)
WT1800E có thể được trang bị nguồn cấp DC cho các cảm biến dòng AC/DC thuộc dòng CT. Bằng cách sử dụng cáp kết nối chuyên dụng và điện trở shunt, thiết bị có thể đo dòng điện lớn. Việc kết nối cảm biến theo cách này giúp cải thiện tỷ lệ tín hiệu trên nhiễu (S/N) và khả năng chống nhiễu của hệ thống.

Chức năng đánh giá động cơ

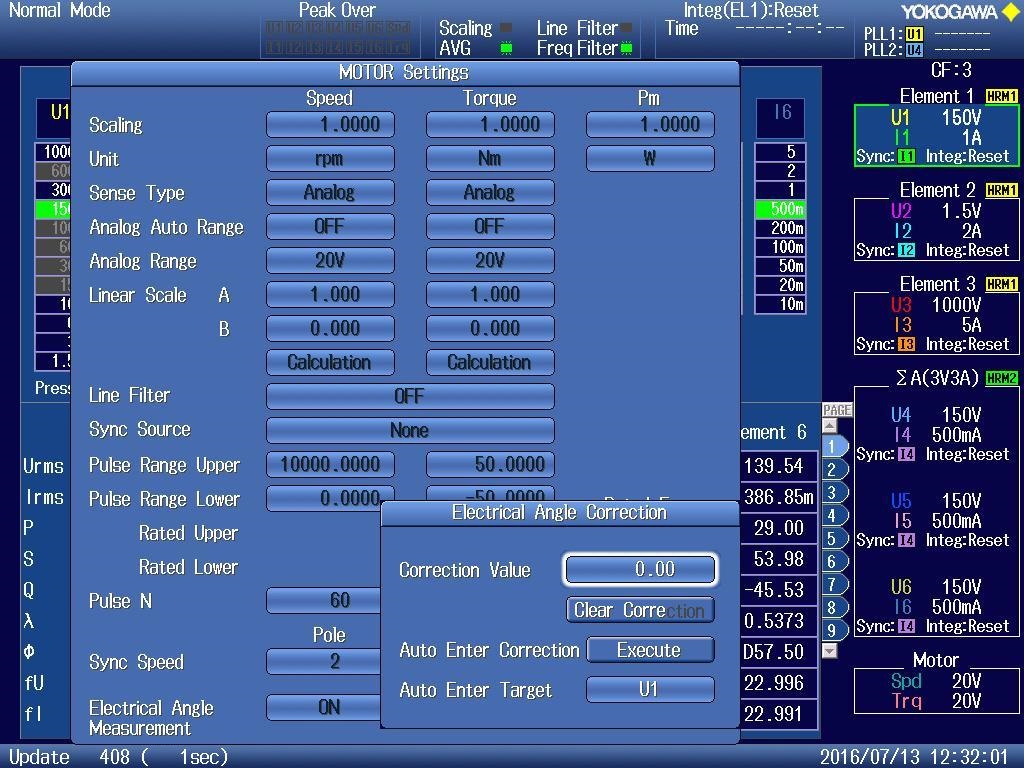

Đo lường không chỉ các thông số điện mà còn nhiều chỉ số khác. Chức năng đánh giá động cơ cho phép đo tốc độ và chiều quay, mô-men xoắn, công suất cơ, tốc độ đồng bộ, độ trượt, góc điện, hiệu suất động cơ và hiệu suất toàn hệ thống từ tín hiệu tương tự hoặc xung của cảm biến quay và mô-men xoắn.

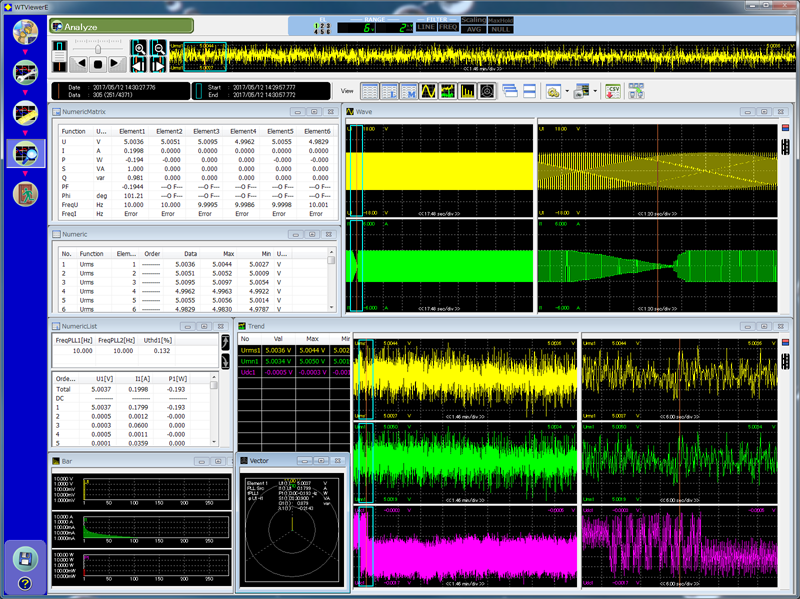

Phần mềm ứng dụng WTViewerE cho WT3000E/WT3000/WT1800E/WT1800/WT500/WT300E/WT300
Phần mềm WTViewerE cho phép kết nối máy tính với các máy phân tích điện Yokogawa như WT3000E, WT1800E, WT500 và WT300E qua Ethernet, USB, GPIB hoặc RS232. Kết nối này giúp người dùng dễ dàng điều khiển, giám sát, thu thập, phân tích và lưu trữ số liệu đo từ xa.

Phần mềm ứng dụng miễn phí WTViewerEfree
Dễ dàng xem, điều khiển và tải dữ liệu đo từ máy tính của bạn. WTViewerEfree là phần mềm miễn phí kết nối WT1800E với PC qua giao diện truyền thông, giúp truy cập nhanh chóng các dữ liệu số, dạng sóng, xu hướng và hài từ máy tính.

Sự kiện và tính toán do người dùng định nghĩa
Chức năng kích hoạt sự kiện của WT1800E cho phép người dùng thiết lập giới hạn để ghi nhận các giá trị đo nằm trong hoặc ngoài phạm vi nhất định về công suất, dòng điện hoặc các thông số khác. Dữ liệu đáp ứng điều kiện kích hoạt sẽ được lưu trữ, in ấn hoặc lưu vào thiết bị nhớ USB. Người dùng cũng có thể định nghĩa và sử dụng đến 20 biểu thức để thực hiện các phép tính tùy chỉnh.
