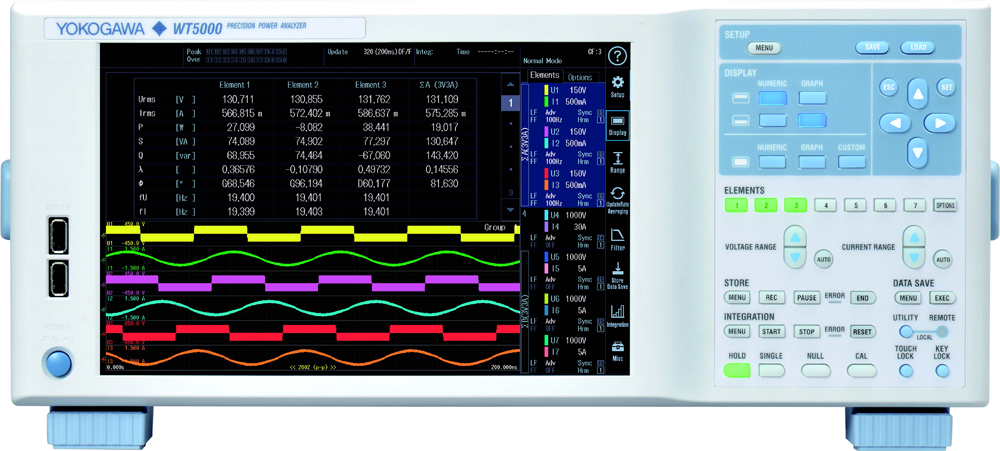

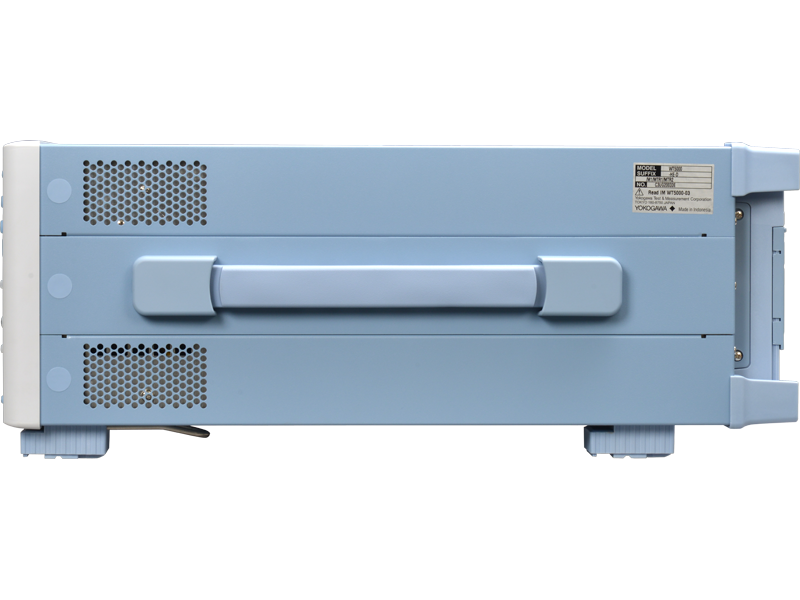

WT5000 Precision Power Analyzer (Máy phân tích công suất điện chính xác cao) | Yokogawa

Giải thưởng

Sản phẩm kiểm tra của năm WT5000 đã được trao giải “Sản phẩm kiểm tra của năm” (Test Product of the Year) bởi Elektra Awards

Sản phẩm điện năng của năm Thiết bị phân tích công suất chính xác WT5000 của Yokogawa đã giành được danh hiệu danh giá “Sản phẩm điện năng của năm” (Power Product of the Year) tại lễ trao giải Electronics Industry Awards lần thứ hai.

---

Đáng tin cậy hôm nay, sẵn sàng cho tương lai

Độ chính xác đo được đảm bảo lên đến 0.03%

Tần số lấy mẫu: 10 MS/s, băng thông công suất: 1 MHz, độ phân giải 18 bit với công nghệ cách ly quang học Yokogawa isoPRO™

Phân tích đồng thời 7 pha trong cùng một khung máy, cung cấp hơn 1000 thông số công suất theo thời gian thực

Đo dòng điện chính xác nhờ thiết kế shunt đồng trục đối xứng sáng tạo

Độ chính xác công suất cơ bản

Truyền dữ liệu dạng sóng thô lên đến 22 mục với tốc độ tối đa 2 MS/s để phân tích dạng sóng chi tiết

Đổi mới với độ chính xác, linh hoạt và tự tin

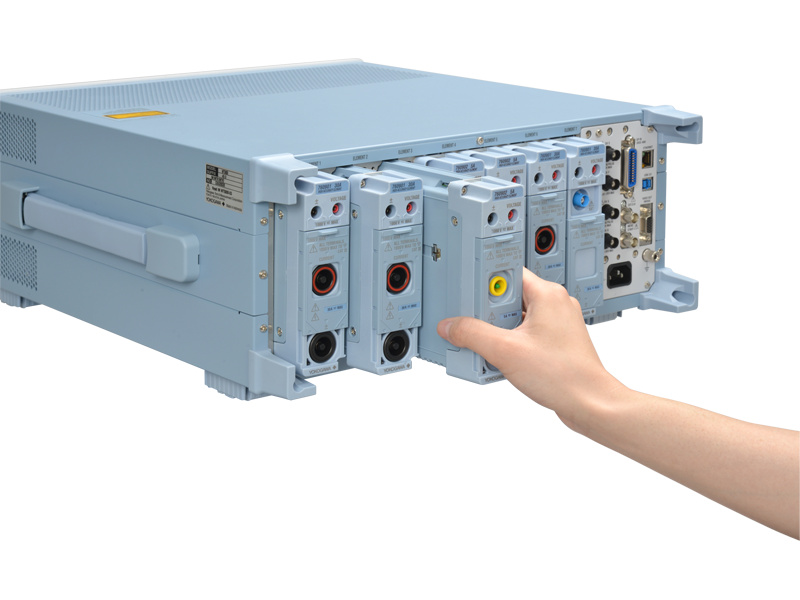

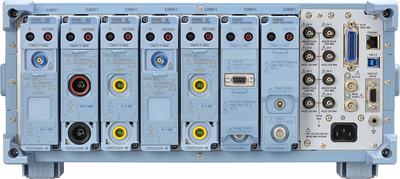

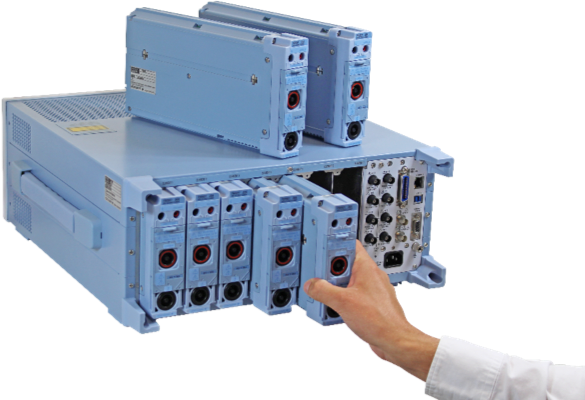

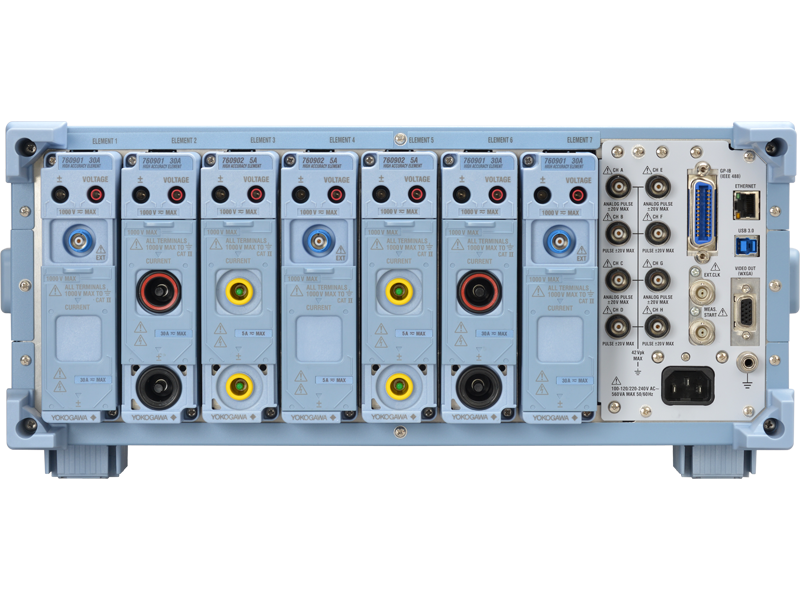

Kiến trúc mô-đun với 7 mô-đun đầu vào có thể hoán đổi và cấu hình lại theo nhu cầu người dùng
Mô-đun độ chính xác cao, tích hợp nguồn DC bên trong, giúp đi dây dễ dàng và đo dòng lớn chính xác, tin cậy
Cập nhật dữ liệu nhanh tới 10 ms, hoặc 50 ms khi sử dụng chế độ truyền dữ liệu liên tục
Theo dõi biến động tần số của tín hiệu đầu vào bằng chế độ tự động cập nhật
Đồng bộ nhiều khung máy để đo các hệ thống đa pha lớn
Đối với động cơ và máy phát, có thể sử dụng tối đa 4 đầu vào tốc độ và mô-men xoắn** để đo hiệu suất tổng hệ thống
Cách ly và đo tổn hao hài với bộ lọc nâng cao cấu hình được, cho phép phân tích đồng thời công suất băng rộng và hài
**có thể cấu hình làm đầu vào phụ trợ
Truyền dữ liệu dạng sóng thô lên đến 22 mục với tốc độ tối đa 2 MS/s để phân tích dạng sóng chi tiết

Độ chính xác dễ dàng trong tầm tay
Màn hình cảm ứng điện dung 10,1 inch phản hồi nhanh nhạy
Menu trực quan, dễ sử dụng giúp kết nối, cấu hình, đo lường và ghi dữ liệu đơn giản
Thiết kế mô-đun kết nối an toàn, ưu tiên bảo vệ người dùng

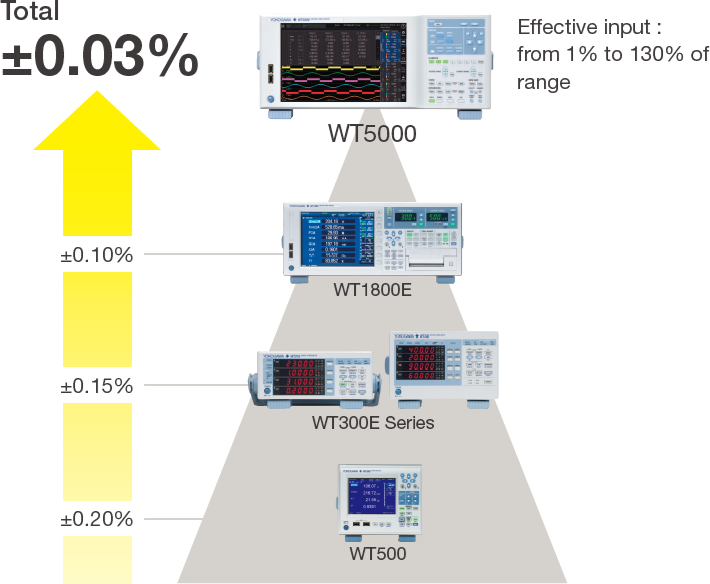

Độ chính xác vượt trội
WT5000 là thiết bị phân tích công suất chính xác nhất thế giới với độ chính xác công suất cơ bản ±0,03%. Các thông số độ chính xác được đảm bảo trong khoảng từ 1% đến 130% dải điện áp và dòng điện lựa chọn. Với ảnh hưởng tối thiểu từ hệ số công suất thấp (0,02% công suất biểu kiến), thiết bị vẫn giữ độ chính xác cao ngay cả khi có dịch pha lớn và tần số biến đổi.

Độ chính xác công suất xoay chiều: 0,01% giá trị đo + 0,02% dải đo
Độ chính xác công suất một chiều: 0,02% giá trị đo + 0,05% dải đo
Bộ chuyển đổi ADC 18 bit với tốc độ lấy mẫu 10 MS/s

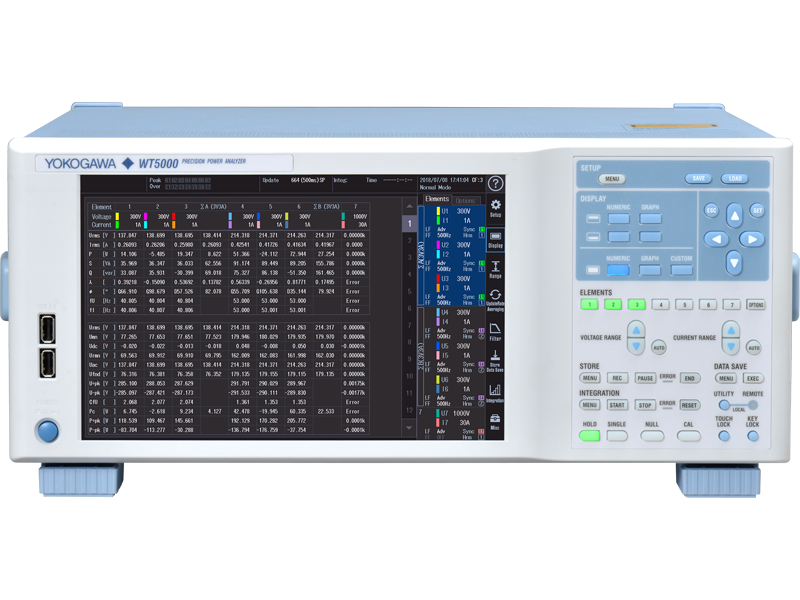

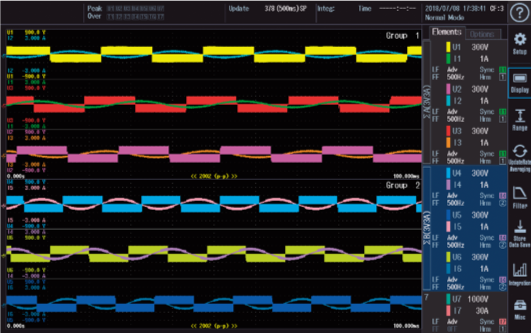

Đo đa kênh
Đo lên đến 7 pha công suất khác nhau với tốc độ 10 MS/s (18 bit). Màn hình WXGA 10,1 inch độ phân giải cao cho phép hiển thị chia màn hình lên đến 7 dạng sóng và có thể hiển thị tới 12 trang các tham số đo đa dạng, rất phù hợp cho các bài kiểm tra hiệu suất của động cơ điều khiển biến tần, công nghệ năng lượng tái tạo và các ứng dụng kéo như máy bơm, quạt và xe điện. Dữ liệu đo cũng được hiển thị dưới dạng vectơ hoặc biểu đồ xu hướng theo thời gian.

---

Mô-đun cảm biến dòng điện tích hợp nguồn DC
Việc sử dụng nguồn DC nội bộ cho cảm biến dòng điện AC/DC giúp đơn giản hóa công tác chuẩn bị trước khi đo và thiết lập hệ thống đo chỉ cần cảm biến dòng điện cùng cáp kết nối. Không cần sử dụng nguồn DC ngoài hay đi dây thêm. Có ba lựa chọn chiều dài cáp kết nối cảm biến là 3 m, 5 m và 10 m.
*Yêu cầu phiên bản firmware 3.01 trở lên.

760903 Current Sensor Element

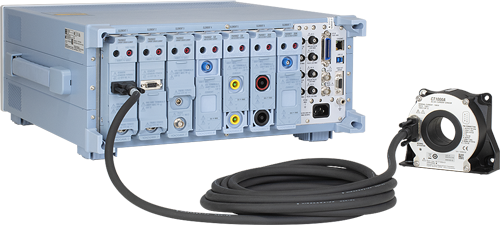

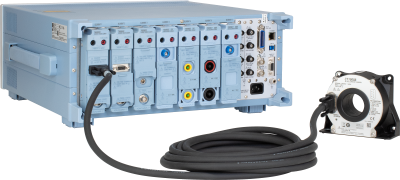

Ví dụ kết nối với CT1000A

---

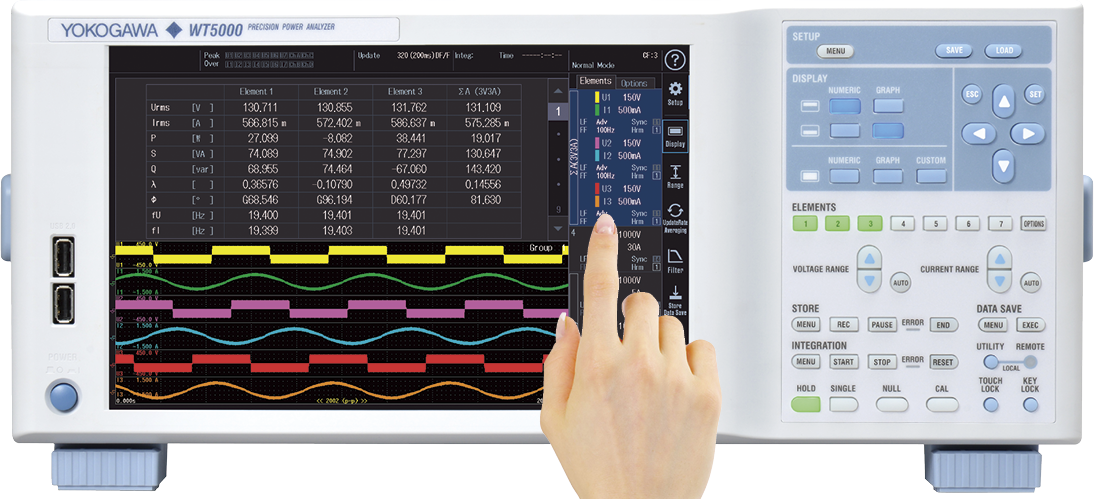

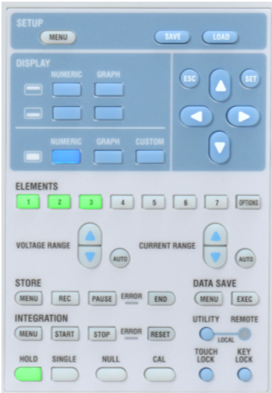

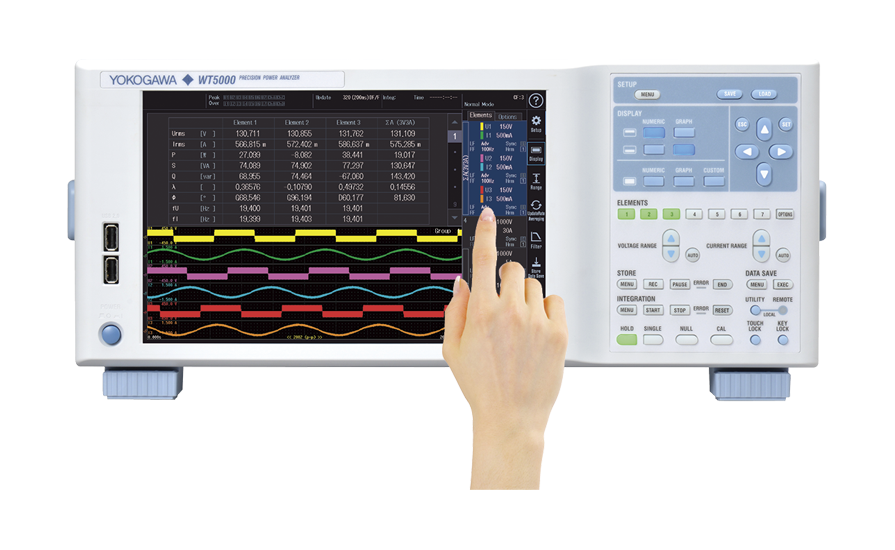

Vận hành trực quan
WT5000 có thể điều khiển bằng cảm ứng và/hoặc phím nóng phần cứng độc lập, mang lại trải nghiệm liền mạch và trực quan giúp việc kết nối, cấu hình và đo lường trở nên dễ dàng hơn bao giờ hết. Màn hình cảm ứng WXGA 10,1 inch cung cấp khả năng chống nhiễu xuất sắc ngay cả trong môi trường nhiều nhiễu như động cơ và biến tần.

---

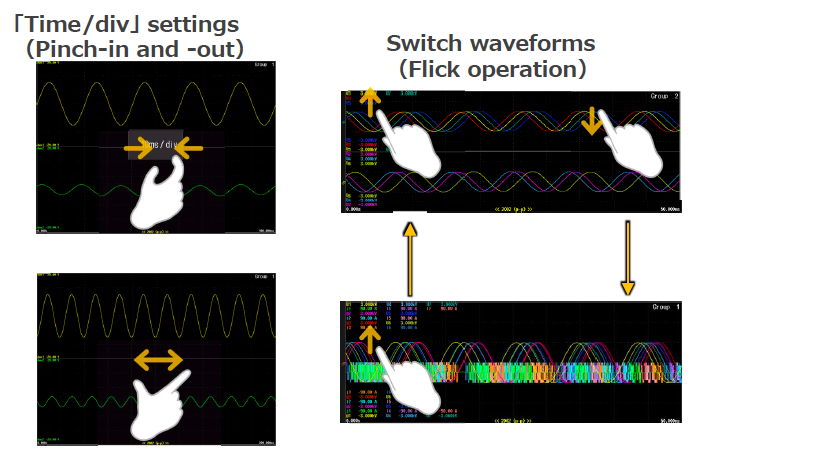

Tính năng cảm ứng bổ sung
Khả năng thao tác trên màn hình cảm ứng đã được cải thiện. Người dùng có thể điều chỉnh “Thời gian / chia” bằng thao tác chụm/mở (pinch/zoom). Ngoài ra, bạn cũng có thể lướt (flick) để thay đổi nội dung hiển thị dạng sóng.

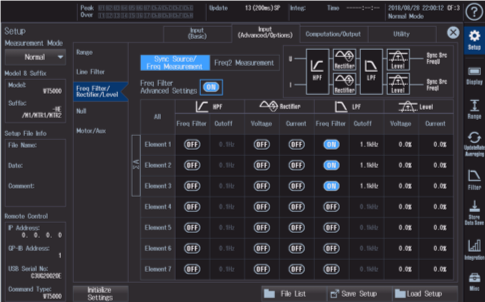

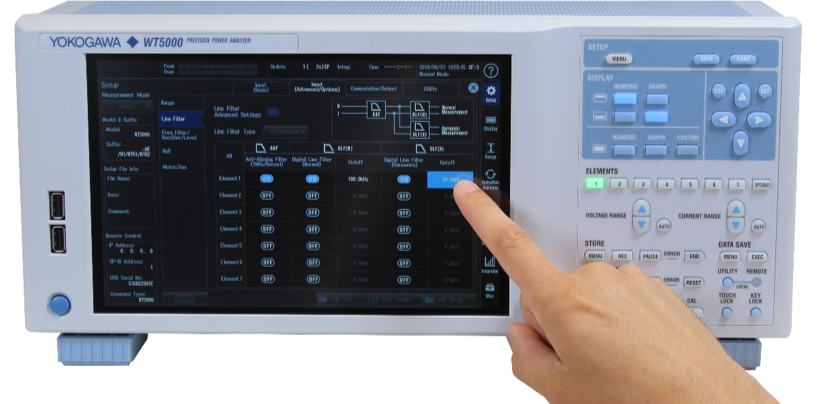

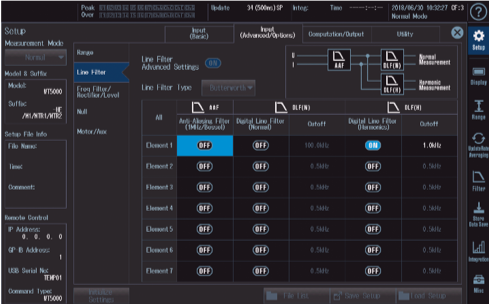

Lọc nâng cao
Ngoài các bộ lọc tần số thấp và bộ lọc dòng điện cơ bản, WT5000 còn trang bị các chức năng lọc nâng cao giúp kiểm soát chính xác, phân tích ngay cả những dạng sóng phức tạp nhất.

Bộ lọc nguồn đồng bộ: Thay vì đồng bộ theo điểm cắt ngang zero, người dùng có thể chọn bất kỳ điểm cụ thể nào của tín hiệu nguồn đồng bộ.
Bộ lọc tần số nâng cao: Cho phép đo đồng thời tần số cơ bản và tần số chuyển mạch mà không ảnh hưởng đến các tham số khác.
Bộ lọc song song kỹ thuật số: Được hỗ trợ bởi bộ lọc chống nhiễu cao tần, hai bộ lọc dòng riêng biệt dành cho đo công suất bình thường và đo hài đảm bảo độ chính xác mà không bị nhiễu chồng sóng trong đo băng rộng và đo hài. Người dùng có thể giới hạn số bậc hài để loại bỏ hiện tượng suy giảm tín hiệu khi đo ở băng thông thấp.

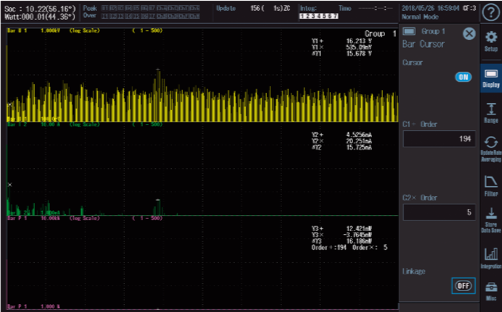

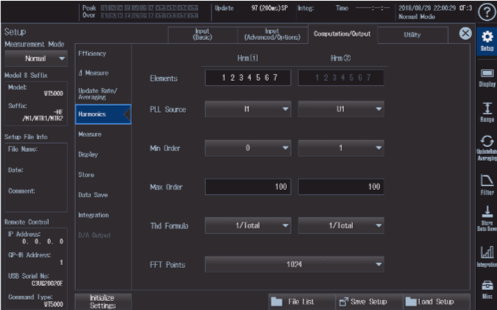

Phân tích hài nâng cao
Đánh giá và so sánh các thành phần hài đầu vào và đầu ra của biến tần, động cơ hoặc bộ điều hòa công suất lên đến bậc thứ 500. WT5000 cho phép người dùng đo hài và công suất đồng thời, đồng thời cung cấp khả năng so sánh song song các thành phần hài từ hai nguồn đầu vào khác nhau.

Ảnh hưởng của nhiễu và hiện tượng chồng sóng (aliasing) được giảm thiểu nhờ bộ lọc chống nhiễu và bộ lọc dòng điện tích hợp công nghệ Digital Parallel Path, cho phép phân tích công suất đồng thời các thành phần băng rộng và băng hẹp.

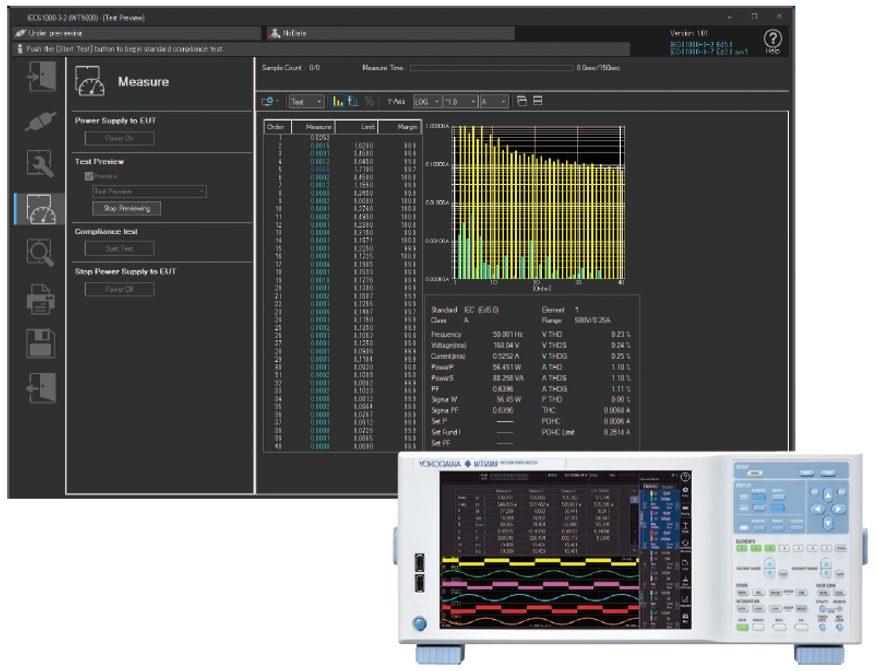

Kiểm tra quy chuẩn hài
Kết hợp với tùy chọn /G7 và phần mềm đo hài / nhấp nháy theo tiêu chuẩn IEC, dữ liệu hài đo được bởi WT5000 có thể được lưu vào máy tính và kiểm tra theo các quy định của IEC. Để hỗ trợ thiết bị lớn có dòng lên đến trên 16 A/phe (theo IEC61000-3-12), có thể sử dụng cảm biến dòng CT200.

Tiêu chuẩn hài hỗ trợ: EN61000-3-2, IEC61000-3-2, EN61000-3-12, IEC61000-3-12 và JIS C 61000-3-2

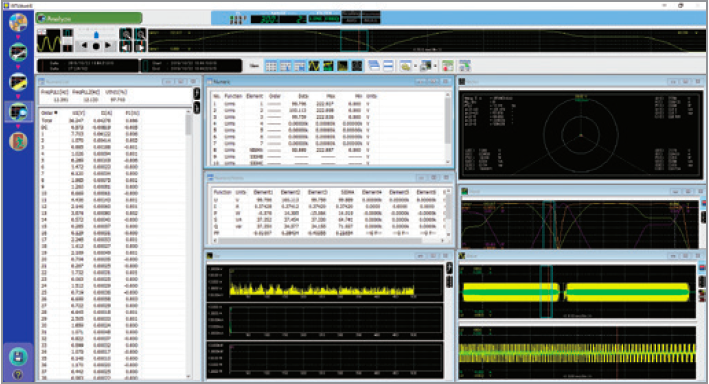

Dữ liệu số và dạng sóng đồng bộ
Dữ liệu dạng sóng được truyền liên tục không gián đoạn với tốc độ lên đến 2 MS/s và đồng bộ hoàn toàn với dữ liệu số. Các hiện tượng bất thường trong dữ liệu số có thể được liên kết trực tiếp và đánh giá ngay trong dữ liệu dạng sóng. Ví dụ, người dùng có thể phát hiện sự biến động của các tham số số do ảnh hưởng của nhiễu tần số cao áp đặt.

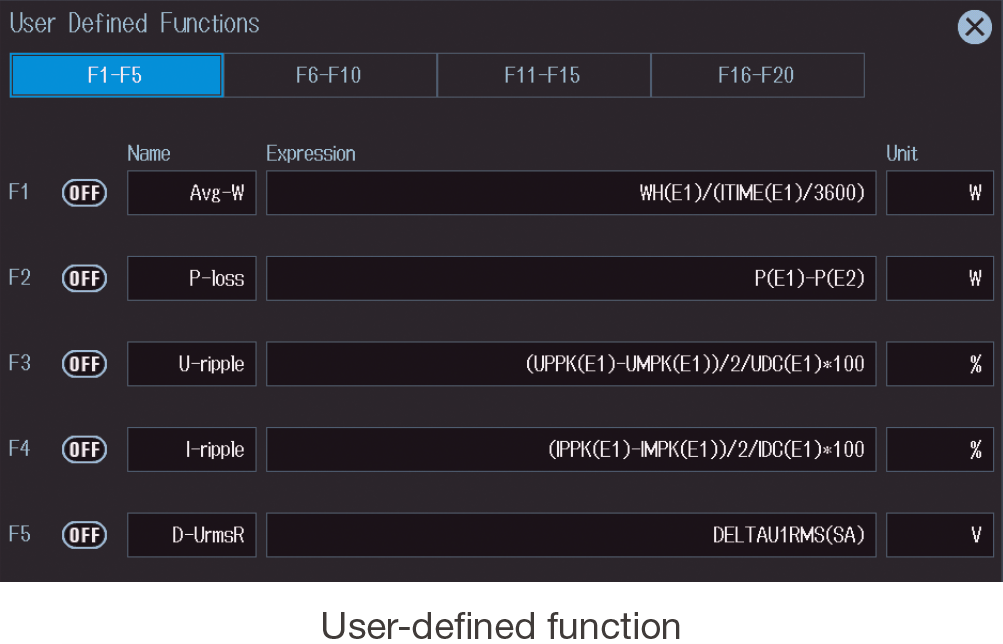

Kích hoạt và tính toán tùy chỉnh
Người dùng có thể định nghĩa và sử dụng các sự kiện kích hoạt cũng như các phép tính tùy chỉnh theo nhu cầu ứng dụng. Chức năng kích hoạt sự kiện cho phép thiết lập giới hạn để ghi lại các giá trị nằm trong hoặc ngoài phạm vi cụ thể của công suất, dòng điện hoặc các tham số khác. Người dùng cũng có thể tạo và sử dụng đến 20 biểu thức khác nhau cho các phép tính tùy chỉnh. Dữ liệu thỏa mãn điều kiện kích hoạt có thể được lưu trữ, in hoặc ghi vào thiết bị nhớ USB.

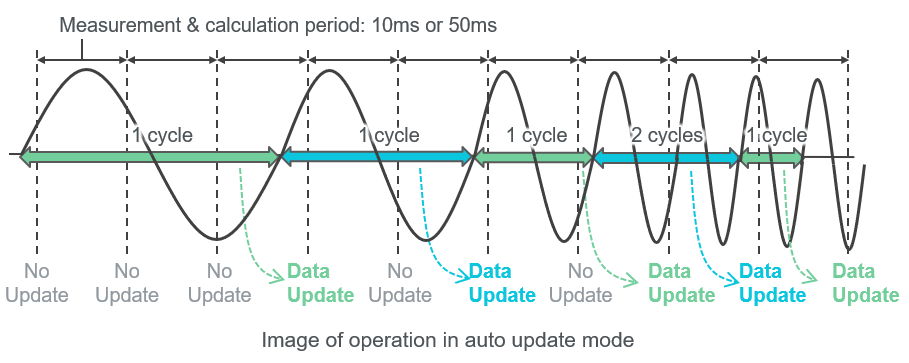

Theo dõi biến động tần số tín hiệu đầu vào bằng chế độ tự động cập nhật
Tính năng này có thể theo dõi các tần số đầu vào thay đổi liên tục mà không bị gián đoạn bằng cách tự động điều chỉnh tốc độ cập nhật dữ liệu khi đo các thiết bị như động cơ, nơi tần số tín hiệu đầu vào thay đổi theo tốc độ quay. Phạm vi tần số hỗ trợ thấp nhất đến 0,1 Hz. Ngoài chế độ cập nhật theo khoảng thời gian cố định từ 10 ms đến 20 giây, chế độ “Tự động cập nhật” đồng bộ với chu kỳ tín hiệu đầu vào cũng đã được bổ sung. Tính năng mới này rất hữu ích cho các phép đo liên tục, như trong thử nghiệm tự động hóa.

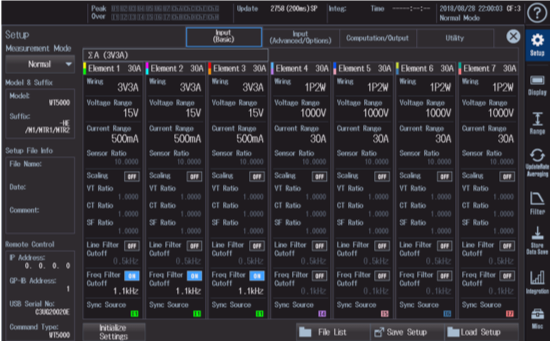

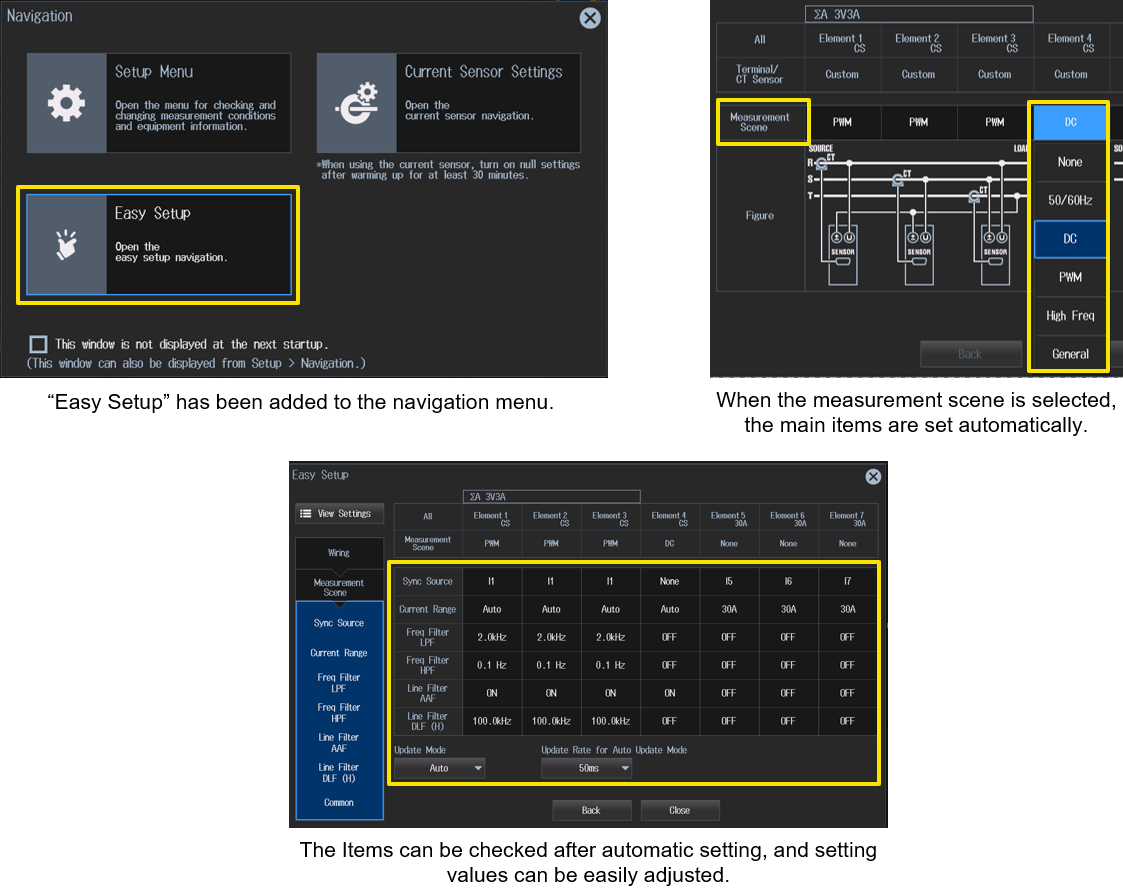

Menu cài đặt dễ dàng
Dải dòng, các bộ lọc khác nhau, tốc độ cập nhật dữ liệu và thời gian đo có thể được tự động chuyển đổi theo từng tình huống đo.
Người dùng có thể chọn tình huống đo từ các chế độ "50/60Hz," "DC," "PWM," "Tần số cao," và "Chung."
Sau khi cài đặt tự động, các mục đã chuyển đổi được hiển thị rõ ràng giúp người dùng dễ dàng kiểm tra và điều chỉnh các thiết lập.

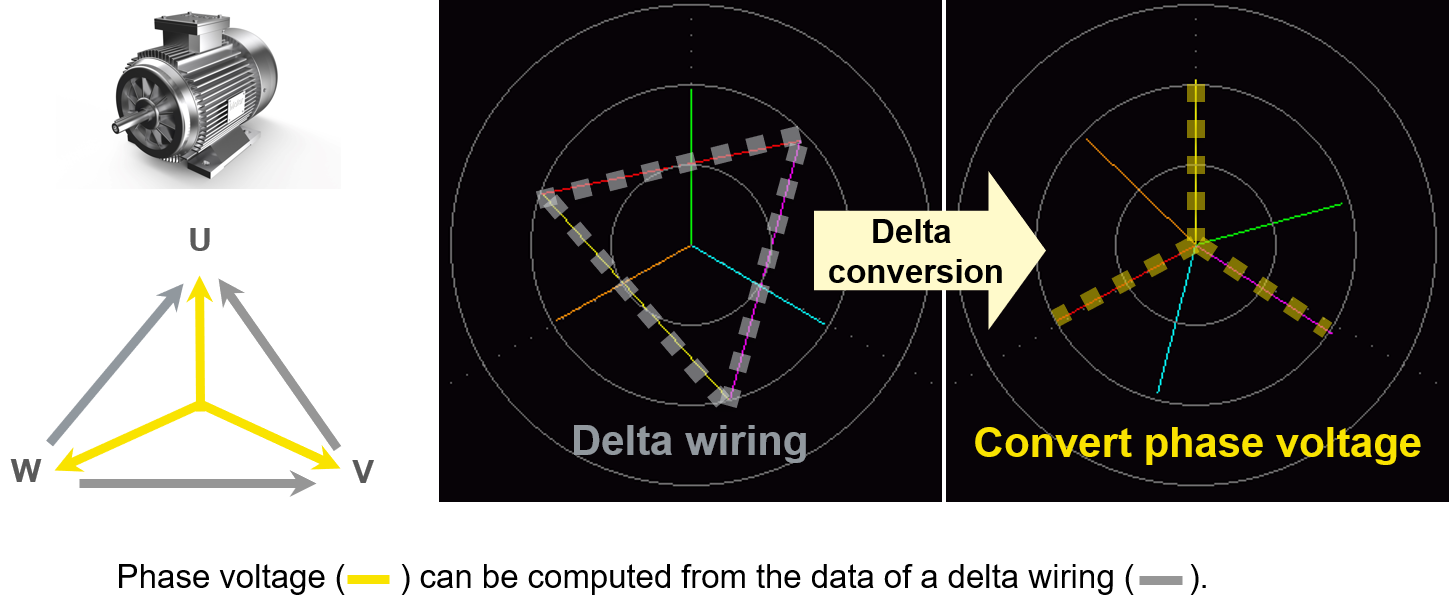

Đi dây với chuyển đổi tam giác (delta) hữu ích cho đo thông số động cơ
Khi sử dụng đấu dây ba pha kiểu tam giác (delta), kết quả chuyển đổi sang điện áp pha bằng phương pháp chuyển đổi tam giác-sao (delta-star) có thể được dùng để đo thành phần hài, hiển thị dạng sóng trên màn hình và xuất dữ liệu. (Khi dùng đấu dây kiểu sao (star), có thể đo hài dựa trên kết quả chuyển đổi sang điện áp dây bằng phương pháp sao-tam giác.)
Thiết bị có thể tính toán các thành phần sóng cơ bản của điện áp pha cần thiết để đo các tham số động cơ (Ld, Lq), và được dùng để đánh giá động cơ đồng bộ.
